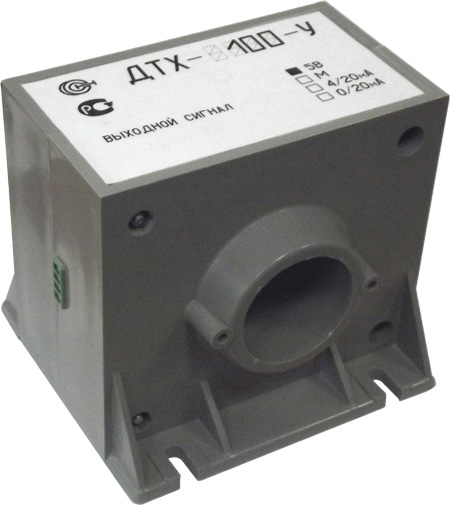

Датчики измерения постоянного и переменного тока ДТХ-100-У, ДТХ-200-У, ДТХ-300-У, ДТХ-400-У, ДТХ-500-У, ДТХ-600-У, ДТХ-750-У, ДТХ-1000-У, ДТХ-1500-У, ДТХ-2000-У, ДТХ-3000-У, ДТХ-4000-У
Преобразователи силы тока измерительные ДТХ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.
Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление.
Основные технические характеристики:| Характеристика | ДТХ-100-У | ДТХ-200-У | ДТХ-300-У | ДТХ-400-У | ДТХ-500-У | ДТХ-600-У | ДТХ-750-У | ДТХ-1000-У | ДТХ-1500-У | ДТХ-2000-У | ДТХ-3000-У | ДТХ-4000-У |
| Диапазон измеряемых токов, А | 0...100 | 0...200 | 0...300 | 0...400 | 0...500 | 0...600 | 0...750 | 0...1000 | 0...1500 | 0...2000 | 0...3000 | 0...4000 |
| Допустимая перегрузка по измеряемому току, разы | 1,5 | |||||||||||
| Диапазон рабочих температур,°С | 0 ... +70 | |||||||||||
| Основная приведенная погрешность, не более, % | 1 | 0,7 | ||||||||||
| Выходной сигнал при номинальном измеряемом токе, В * | 5 | |||||||||||
| Полоса пропускания, Гц | 0-10000 | |||||||||||
| Источник питания, В | ±14,25 ... ±18 | ±14,5 ... ±24,5 | ±23,5 ... ±36,5 | |||||||||
| Диаметр отверстия под токовую шину, мм | 40 | |||||||||||
| Габаритные размеры, мм | 120х106,5х110 | 120х125х110 | ||||||||||
| Масса, г | 700 | 900 | ||||||||||
По требованию
заказчика
возможно:
* - Имеется
возможность
комплектования
датчиков:
- стандартным
токовым выходом
4-20мА (0/20мА);
- выходным
сигналом,
пропорциональным
мгновенному
значению сигнала
на входе.
