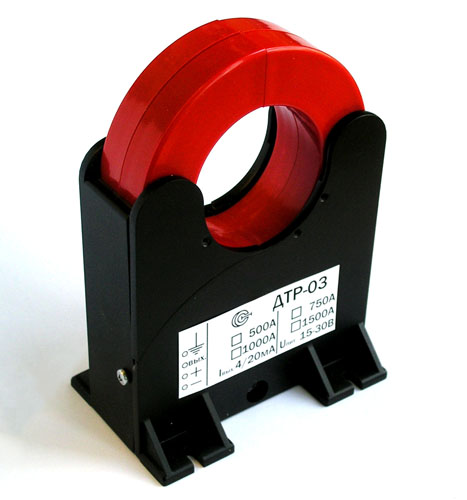

Разъемный датчик измерения переменного тока ДТР-03
Датчики (измерительные преобразователи) предназначены для бесконтактного измерения переменных токов без разрыва цепи
Разъемные датчики тока ДТР-03
предназначены для оперативного
включения в процесс производства
без его остановки. Монтируются
на токовую шину и позволяют
измерять переменный ток в
широких пределах от 500А до
1000А.
Датчик состоит из разъемного
корпуса, в котором закреплены 2
половинки магнитопровода с
обмоткой и электронная схема
обработки сигнала.
| Характеристика | ДТР-03 |
| Диапазон измеряемых токов, А | 0...500, 0...750, 0...1000 |
| Полоса пропускания, Гц | 50 |
| Номинальный выходной сигнал, В(мА) | (4/20) |
| Диаметр отверстия под токовую шину, мм | 50 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ | 5 |
| Напряжение питания, В | 15...30 |
| Габаритные размеры, мм | 65х110х144 |
| Масса, г | 500 |
Сделать заказ и запросить дополнительную информацию по ДТР-03 Вы можете здесь.
