Датчики измерения переменных токов ДТТ-04
Датчики (измерительные преобразователи) предназначены для измерения переменных токов без разрыва цепи

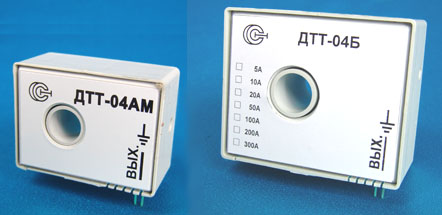

ДТТ-04АМ - датчик измерения
переменного тока с частотой 50
Гц. Выпускается для измерения
тока в различных диапазонах : от
0 до 1 Ампера, ... , от 0 до
100А. Отличается от других
датчиков своего класса низкой
ценой.
ДТТ-04С - пороговое устройство с
открытым коллектором, рассчитано
на переменный ток 50Гц. Порог
срабатывания устанавливается от
10мА до 1А (50Гц). Коммутиреут
нагрузку до 100мА. Выпускается в
корпусе датчика ДТТ-04АМ
(диаметр отверстия под шину -
10мм).
ДТТ-04Б - Аналог датчика
ДТТ-04АМ, выполненный в другом
корпусе, позволяет расширить
диапазон измеряемых токов до 300
Ампер, сохраняя все преимущества
датчика ДТТ-04АМ. Преобразует
измеряемый переменный ток в
выходной сигнал в виде
переменного напряжения
| Характеристика | ДТТ-04С | ДТТ-04АМ | ДТТ-04Б (5А, 10А, 20А, 50А) | ДТТ-04Б (100А, 200А, 300А) |
| Диапазон измеряемых токов, А | - | 0...1; 0...5; 0...10; 0...20; 0...50; 0...100 | 0...5; 0...10; 0...20; 0...50 | 0...100; 0...200; 0...300 |
| Номинальный выходной сигнал, В(мА) * | - | ~ 2 | ||
| Основная погрешность измерения для частоты 50 Гц не более,% | - | 0,5 | ||
| Нелинейность выходной характеристики, не более, % | - | 0,2 | ||
| Полоса пропускания, Гц | - | 20-5000 | ||
| Допустимая перегрузка по измеряемому току, разы | - | 1,5 | ||
| Ток потребления, мА | - | 5 | ||
| Порог срабатывания, мА | 10, ..., 1000 | - | ||
| Диапазон рабочих температур,°С ** | -10...+80 (-40 … +80) | |||
| Диаметр отверстия под токовую шину, мм *** | 10 | 12 | ||
| Габаритные размеры, мм | 44х33х22 | 58х48х30 | ||
| Масса, г | 70 | 100 | ||
По требованию
заказчика
возможно:
* - изготовление
датчиков с
выходом TRUE-RMS
** -
изготовление
датчиков с
расширенным
диапазоном
рабочих
температур
*** -
изготовление
датчиков с
увеличенным
отверстием под
токовую шину
Сделать заказ и запросить дополнительную информацию по ДТТ-04 Вы можете здесь.
