Датчики измерения переменных токов ДТТ-08, ДТТ-09
Датчики (преобразователи измерительные) предназначены для преобразования переменного тока в постоянное напряжение (ДТТ-08) или стандартный токовый сигнал 4/20 мА (ДТТ-09) с гальванической развязкой входной цепи и цепей контроля.

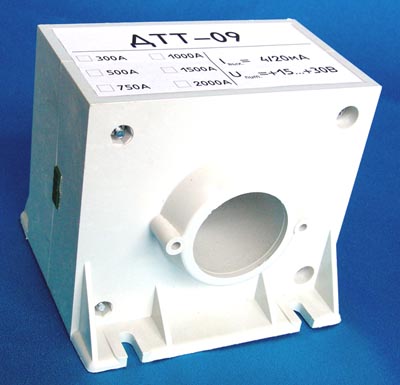

Датчики ДТТ-08, ДТТ-09
предназначены для измерения
только переменного тока в
широком диапазоне от 0 до 2000
Ампер.
Датчик ДТТ-08 преобразует
измеряемый переменный ток в
постоянное напряжение.
Датчик ДТТ-09 измеряет
переменный ток и преобразует его
в стандартный токовый сигнал
4-20 миллиампер или 0-20
миллиампер.
| Характеристика | ДТТ-08 (RMS) | ДТТ-08 (300А, 500А, 750А, 1000А) | ДТТ-08 (1500А, 2000А) | ДТТ-09 (300А, 500А, 750А) | ДТТ-09 (1000А, 1500А, 2000А) |
| Диапазон измеряемых токов, А | - | 0...300; 0...500; 0...750; 0...1000 | 0...1500; 0...2000 | 0...300; 0...500; 0...750 | 0...1000; 0...1500; 0...2000 |
| Номинальный выходной сигнал, В(мА) | - | +2 | (4/20) | ||
| Основная погрешность измерения для частоты 50 Гц не более,% | - | 0,5 | |||
| Полоса пропускания, Гц | - | 20-5000 | |||
| Диапазон рабочих температур,°С | - | -40...+80 | |||
| Источник питания, В | - | +15...+30 | |||
| Диаметр отверстия под токовую шину, мм | - | 40 | |||
| Габаритные размеры, мм | - | 120х110х106 | |||
| Масса, г | - | 700 | |||
Сделать заказ и запросить дополнительную информацию по ДТТ-08, ДТТ-09 Вы можете здесь.
