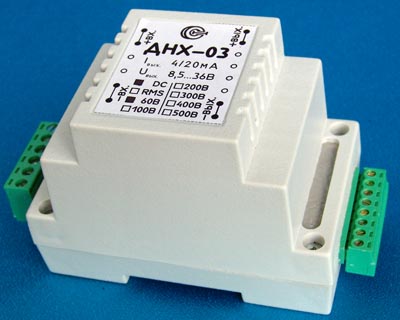

Датчики измерения постоянного и переменного напряжения ДНХ-03 DC, ДНХ-03 RMS
Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.
Преобразователь ДНХ-03 DC преобразует входное постоянное, импульсное напряжение положительной полярности в стандартное (мгновенное) значение токового выхода 4/20 мА. Преобразователь ДНХ-03 RMS преобразует входное постоянное, переменное, импульсное напряжение в действующее выпрямленное значение стандартного токового выхода 4/20 мА. Питание преобразователей осуществляется по токовой петле 4/20 мА. Датчики монтируются на DIN-рейку.
Основные технические характеристики:| Характеристика | ДНХ-03 DC | ДНХ-03 RMS |
| Диапазон измеряемых напряжений, В | 60; 100; 200; 300; 500 | |
| Диапазон рабочих температур,°С * | 0...+70; (-40...+70) | |
| Выходной сигнал датчика, мА | 4-20 (пропорционально мгновенному значению вход. сигнала) | 4-20 (пропорционально действующему значению вход. сигнала) |
| Основная приведенная погрешность, не более, % | 1,5 | |
| Напряжение питания, В | +9...+36 | |
| Полоса пропускания, Гц | 0...1000 | |
| Габаритные размеры, мм | 95х54х65 | |
| Масса, г | 210 | |
По требованию
заказчика
возможно:
* - расширение
диапазона
рабочих
температур
Сделать заказ и запросить дополнительную информацию по ДНХ-03 DC, ДНХ-03 RMS Вы можете здесь.
