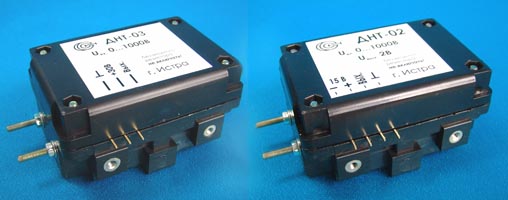

Датчики измерения переменного напряжения ДНТ-02, ДНТ-03
Датчики (преобразователи измерительные) предназначены для преобразования напряжения переменного тока в постоянное напряжение (ДНТ-02) или стандартный токовый сигнал 4/20 мА (ДНТ-03) с гальванической развязкой входной цепи и цепей контроля.
| Характеристика | ДНТ-02 | ДНТ-03 |
| Диапазон измеряемых напряжений, В | 0...1000 | |
| Допустимая перегрузка по измеряемому напряжению, разы | 1,5 | |
| Входной номинальный ток, Iном, мА | 1 | |
| Диапазон рабочих температур,°С * | -10...+80 (-60...+80) | |
| АЧХ в пределах 2%, не хуже, Гц | 20-5000 | |
| Нелинейность выходной характеристики, не более, % | 0,2 | |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ | 3 | |
| Напряжение питания, В | ±8...±15 | +15...+30 |
| Номинальный выходной сигнал, В(мА) ** | +2 | (4/20) |
| Минимальное сопротивление нагрузки, кОм | 4 | - |
| Максимальное выходное напряжение, В | - | Uпит.-2 |
| Ток потребления по цепи питания, не более, мА | 5 | 7/24 |
| Габаритные размеры, мм | 73,5х52,5х39 | |
| Масса, г | 100 | |
По требованию заказчика возможно:
* - возможно увеличение диапазона рабочих температур
** - возможно изготовление датчиков с другим номиналом выходного сигнала
