Прибор Удар-Тестер МП
ГОСТ 30673. Испытание на прочность при ударе профилей поливинилхлоридных для оконных и дверных блоков
Назначение.

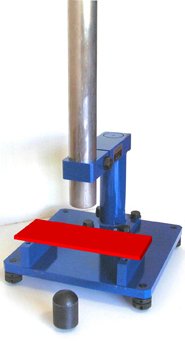

Удар-Тестер МП.
Прибор
Удар-Тестер МП предназначен для измерения стойкости к удару профилей
поливинилхлоридных для оконных и дверных блоков по ГОСТ 30673-99.
Удар-Тестер предназначен для измерения максимальной высоты, при падении с
которой груз боек массы 1 кг. и диаметром сферического наконечника 50 мм. не
вызывает видимых механических повреждений на поверхности испытуемого профиля.
Прочность профиля при ударе по ГОСТ 30673-99 выражаемся значением максимальной
высоты в сантиметрах, с которой груз боек массы 1 кг. свободно падает на
испытуемую поверхность профиля.
Прибор Удар-Тестер МП является модернизацией прибора Измеритель прочности при
ударе ИПУ/ Удар-Тестер.
Конструкция Удар-Тестер МП выполнена в соотвествии с требованиями ГОСТ 30673-99.
Удар-Тестер МП применяется для сертифицированных испытаний профиля в
лабораторных и производственных условиях.
Технические характеристики.
Отличительной особенностью модели Удар-Тестер МП является конструктивное исполнение прибора: прибор изготовляется по требованиям ГОСТ 30673.
Технические характеристики.

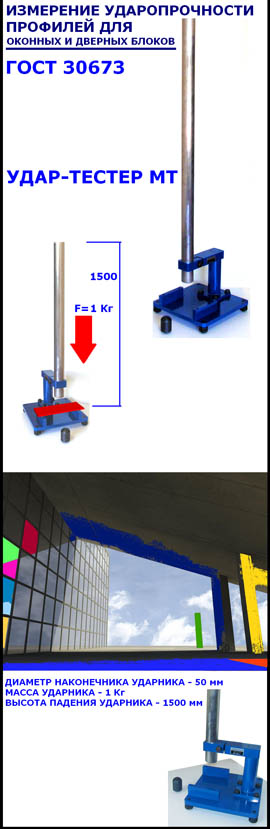

1. Высота падения груза бойка - 1500 мм.
2. Масса груза бойка - 1000 г.
3. Диаметр сферического наконечника груза бойка - 50 мм.
4. Расстояние между опорами - 200 мм.
5. Направляющая труба:
5.1. Длина - 1515 мм.
5.2. Диаметр - 50 мм.
5.3. Масса - 5 кг.
6. Габариты прибора:
6.1. Длина станины - 340 мм.
6.2. Ширина станины - 340 мм.
6.3. Толщина станины - 20 мм.
7. Масса прибора - 37 кг.
8. Длина образцов для испытаний - 300 мм.
9. Комплектация.
9.1. Удар-Тестер МП - 1 шт.
9.2. Комплект груза бойка - 1 шт.
9.3. Направляющая труба - 1 шт.
9.4. Руководство по эксплуатации - 1 шт.
9.5. Паспорт - 1 шт.
9.6. Методика поверки - 1 шт.
9.7. Упаковка - 1 шт.

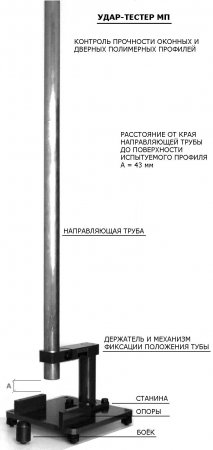

Конструкция.
Конструкция
прибора Удар-Тестер МП выполнена в соответсвии с ГОСТ 30673-99.
Станина прибора устанавливается по уровню регулируемыми ножками в горизонтальное
положение. При этом направляющая труба занимает вертикальное положение.
Груз боек свободно скользит в направляющей трубе и падает на испытуемый профиль.
Применение.

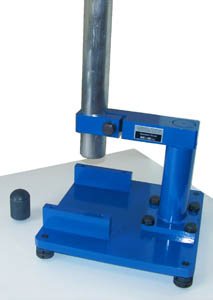

Станина
Удар-Тестер МП устанавливается при помощи уровня в горизонтальное положение.
Направляющая труба занимает вертикальное положение.
Груз боек свободно скользит внутри трубы, падая на профиль.
Направляющая труба имеет отверстие для фиксатора положения груза бойка, при
удалении которого груз свободно падает на профиль.
Измерение стойкости профилей к удару при отрицательных и положительных
температурах проводят по методике ГОСТ 30673-99.
Профиль располагают так, чтобы удар бойка приходился в середину камеры профиля.
Освобождают фиксирующий направляющую трубу зажим. Устанавливают трубу на
расстоянии 43 мм. от поверхности профиля и тем самым, с учетом длины
направляющей трубы, устанавливают высоту нанесения удара 1500 мм.
Поднимают груз боек и с помощью стопорной чеки фиксируют боек.
За тем освобождают груз боек, который свободно скользит в направляющей трубе и
падает на образец.
Образец профиля считают выдержавшим испытание, если при визуальном осмотре на
его поверхности не обнаружено трещин, разрушений, отслаивания отделочного
материала.
В мете удара допускаются вмятины на поверхности образца.
