Прибор Изгиб
Определение эластичности покрытий при изгибе вокруг цилиндрических стержней по ГОСТ Р 52740-2007, ГОСТ 6806. ИСO 1519.Назначение.
Прибор Изгиб.
Прибор измеряет эластичность, прочность покрытий при изгибе вокруг набора цилиндрических стержней с диаметрами стержней от 1 мм до 20 мм.
ГОСТ Р 52740-2007, ГОСТ 6806-73 и ИСО 1519-73 распространяется на лакокрасочные материалы и устанавливает метод определения эластичности пленки при изгибе.
Метод заключается в определении минимального диаметра металлического цилиндрического стержня, изгибание на котором окрашенной металлической пластинки не вызывает механического разрушения или отслаивания однослойной или многослойной лакокрасочной пленки.
Технические характеристики.
Диапазон измерения - от 1 мм до 20 мм.
Длина испытательных стержней 66 мм.
Количество испытательных стержней и пластин - 11 шт.
Диаметр испытательной пластины - 1 мм.
Диаметр испытательных стержней цилиндрической формы (с точностью изготовления ± 0,1 мм) - 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм.
Материал, из которого изготовлены цилиндры сталь.
Габариты - 100х75х80 мм;
Вес - 250 г.
Комплект поставки.
Станина прибора - 1 шт.
Пластина с диаметром кромки 1 мм - 1 шт.
Комплект цилиндров - 10 шт.
Руководство по эксплуатации - 1 шт.
Паспорт - 1 шт.
Упаковка - 1 шт.
Конструкция.

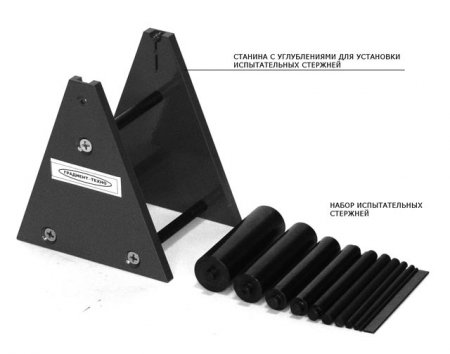

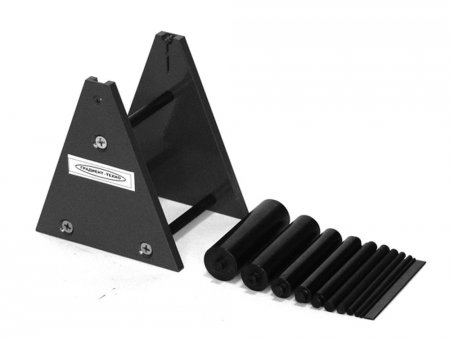

Прибор представляет собой станину, с углублением в верхней части для установки металлических испытательных стержней цилиндрической формы и испытательной пластины с диаметром кромки 1 мм.
Боковые стойки станины скреплены стяжками.
Конструкция прибора выполнена с учетом рекомендация ИСО 1519.
Прибор легко переносится и применяется в лабораториях и на производстве.
При изгибе на стержне определенного диаметра из набора на покрытии возникают трещины или оно разрывается и отслаивается от подложки.
Диаметр стержня, на котором произошло разрушение покрытия, определяет величину предела его эластичности.
Применение.
Прибор "Изгиб" предназначен для определения эластичности, прочности лакокрасочной пленки, нанесенной на металлическую пластину, при изгибе ее вокруг цилиндров по методу ГОСТ 6806-73, ИСО 1519 (DIN 53 152).
Образцы для испытания подготавливают по ГОСТ 8832-76, если нет других указаний в нормативно-технической документации на испытуемый лакокрасочный материал.
Для испытаний покрытий рекомендуют применять пластины из жести.
Жесть должна иметь гладкую поверхность без раковин, ржавых пятен, расслоений и загрязнений.
Образцы для испытаний представляют собой пластинки прямоугольной формы длиной 100 - 150 мм, шириной 20 - 50 мм, изготовленные из черной полированной жести толщиной 0,25 - 0,32 мм, или из алюминиевых листов и лент по ГОСТ 21631-76, ГОСТ 13726-78 толщиной 0.25 - 0,30 мм с нанесенной на них однослойной или многослойной лакокрасочной пленкой.
Допускается применение пластинок из другого материала, если это указано в нормативно-технической документации на лакокрасочный материал.
Способ нанесения лакокрасочного материала, толщина пленки, количество слоев, условия и время высыхания, а также выдержка пленки перед испытанием должны быть указаны в нормативно-технической документации на испытуемый материал.
При нанесении материала с помощью кисти он должен быть распределен по направлению длины пластинки.
Образцы перед испытанием выдерживают в условиях, указанных в нормативно-технической документации на лакокрасочный материал.
Время и степень высыхания определяют по ГОСТ 19007-73.
При помощи толщиномера измеряют толщину исследуемой лакокрасочной пленки, нанесенной на пластинку.

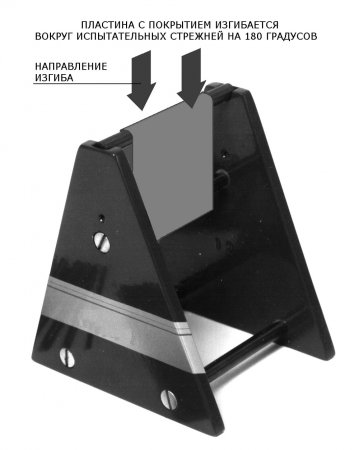

Пластину накладывают на стержень наибольшего диаметра (20 мм) покрытием наружу и, плотно прижимая ее к стержню, плавно изгибают в течение 1 - 2 с на 180° вокруг стержня.
За тем покрытие в месте изгиба рассматривают в лупу с 4х увеличением на наличие трещин и отслаивания.
Если эти дефекты отсутствуют, то производят изгибание пластинки каждый раз в другом месте последовательно от стержня большего диаметра к меньшему, до тех пор, пока не будут обнаружены указанные выше дефекты.
Если в нормативно-технической документации на лакокрасочный материал предусмотрено значение эластичности (диаметр стержня), то испытание проводят с использованием стержня только такого диаметра.
За результат испытания принимают минимальный диаметр стержня в миллиметрах, при изгибании образца на котором испытуемая пленка осталась неповрежденной.
Оценку эластичности пленки при изгибе на металлическом стержне производят после испытания трех пластинок на одном и том же стержне.
Результат испытания должен совпадать не менее чем для двух испытуемых пластинок, если совпадение не достигнуто, испытание повторяют на шести образцах.
При оценке результатов не принимают во внимание состояние поверхности на расстоянии до 5 мм от края пластинки.
Прибор применяется для определения эластичности полимерных, порошковых и жидких лакокрасочных покрытий.
Не допускается вырезание пластинок после нанесения пленки, за исключением пластинок, изготовленных из заранее окрашенных рулонных материалов.
