Адгезиметр ОР
Измерение адгезии покрытий методом отрыва или по силе отрыва покрытий от основания. ИСO 4624. Испытания адгезии защитных покрытий на бетоне, железобетоне, стенах. ГОСТ 28574 Защита от коррозии в строительстве.Назначение.

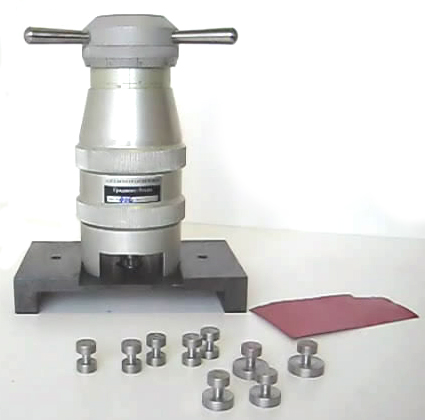

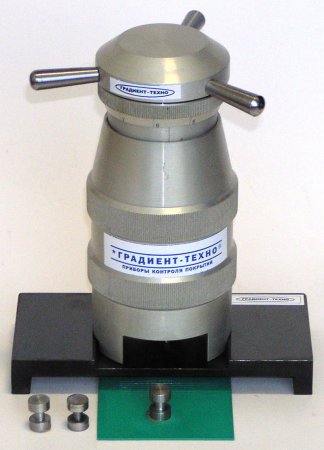

Адгезиметр ОР.
Адгезиметр ОР предназначен для измерения адгезии покрытий методом прямого отрыва покрытия от основания, на которое оно нанесено.
Прибор измеряет усилия отрыва (адгезии) полимерных и клеевых, порошковых и жидких лакокрасочных покрытий в соответствии с ИСО 4624. Материалы лакокрасочные. Определение адгезии покрытий.
Прибор измеряет адгезию покрытий (лакокрасочных, порошковых, дорожной разметки, клеев, грунтовок, паркетных лаков; на металле, пластмассе, дереве, асфальте, бетоне и железобетоне, стеновых конструкциях) методом прямого отрыва от основания.
Принцип работы прибора имитирует работу малогабаритной разрывной машины.

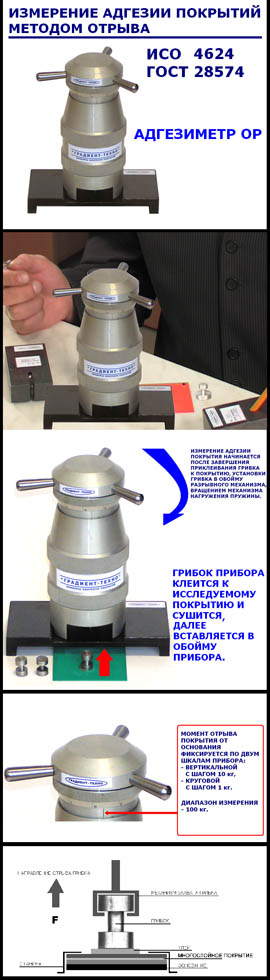

Работа прибора основана на том, что цилиндр (грибок) приклеивается к покрытию, нанесенному на основание, и после сушки вставляется в обойму захватного механизма, пружинный механизм которого создает усилие отрыва.
Усилие, при котором покрытие отрывается от основания, считывается по двум шкалам прибора: с ценой деления 10 кг. и ценой деления 1 кг.
Детали прибора цилиндры (грибки) или приклеиваются к покрытию клеями с высокими адгезионными характеристиками.
За тем после сушки цилиндры вставляются в прибор, который работает в режиме разрывной машины.
Усилие отрыва покрытия от основания считывается по двум шкалам прибора: с ценой деления 1 кг и ценой деления 10 кг.

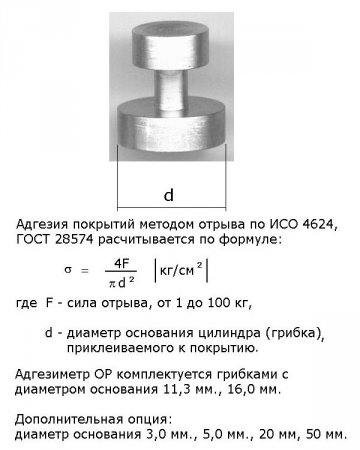

Применение набора цилиндров-грибков и пластин разной площади позволяет получить разное усилие отрыва на квадратный миллиметр поверхности исследуемого покрытия.
Прочность при отрыве зависит от площади основания испытательных цилиндров.
Сила отрыва - 100 кг.
Технические данные.
1.1.Диапазон измерения усилия отрыва, кг, 5 – 100.
1.2.Цена деления вертикальной шкалы отсчетного устройства, кг, 10.
1.3.Цена деления круговой шкалы отсчетного устройства, кг, 1.
1.4.Диаметр цилиндра №1, мм, 11,3 ±0,05.
1.5.Диаметр цилиндра №2, мм, 16,0 ±0,05 (или 20 мм).
1.6.Предел допускаемой абсолютной погрешности, кг, ±(1+0,01F), где F – измеряемая величина, кг.
1.7.Габаритные размеры прибора не более, мм, 180х180х240.
1.8.Масса прибора не более, кг, 3.
1.9.Средний срок службы – 3 года.
1.10.Прибор сохраняет свои параметры после воздействия факторов, характерных для транспортировки:
-Транспортной тряски в соответствии с ГОСТ 12997-84;
-Температуры окружающей среды от –50 °С до +50°С;
-Относительной влажности окружающего воздуха до 80% при температуре +20 °С.
1.11.Условия эксплуатации прибора:
-диапазон температуры окружающего воздуха, °С, от 18 до 22;
-диапазон относительной влажности воздуха, %, от 45 до 80;
-Диапазон атмосферного давления, кПа, от 84 до 106,7.
1.12.Условия хранения прибора соответствуют условиям 1 (Л) по ГОСТ 15150.

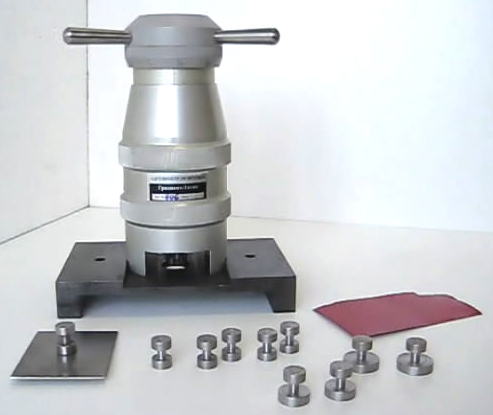

1.13.Состав изделия и комплектность поставки.
1.13.1.Комплектность поставки:
1.13.1.1.Прибор «Адгезиметр ОР» – 1 шт.
1.13.1.2.Станина для испытаний – 1 шт.
1.13.1.3.Комплект цилиндров (грибков с диаметром 11,3 мм или с диаметром 16,0 мм) – 1 шт.
1.13.1.4.Руководство по эксплуатации (с разделом 3 «Методика поверки) – 1 шт.
1.13.1.5.Паспорт – 1 шт.
Конструкция.

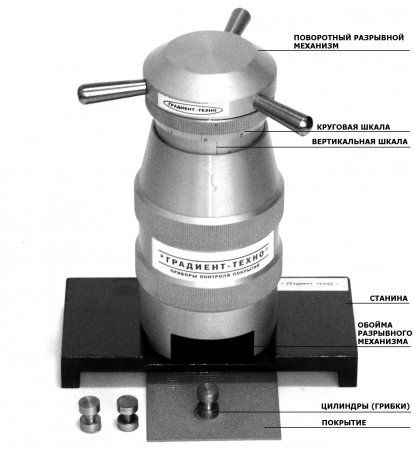

Прибор состоит из металлического корпуса с нанесенной на него вертикальной шкалой, поворотного разрывного механизма с тарированной пружиной и круговой шкалой, обоймы захватного механизма, испытательных цилиндров разного диаметра (грибков) и станины для испытаний.
Корпус прибора изготовлен из анодированного алюминия.
Тарированная пружина разрывного механизма изготовлены из специальной стали.
Станина изготовлена из черного металла.
Применение.
Прибор работает на принципе малогабаритной разрывной машины.
Клеят испытательный цилиндр к покрытию.
Поворачивают штурвал прибора по часовой стрелке до упора и полностью ослабляют тем самым пружину.

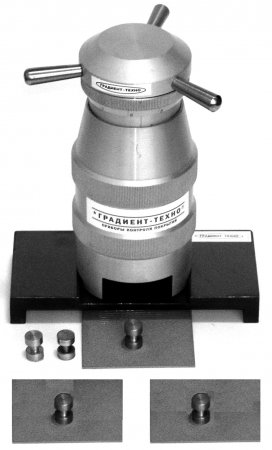

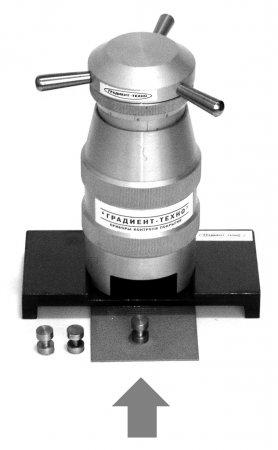

Устанавливают цилиндр, приклеенный к покрытию, в отверстие станины.

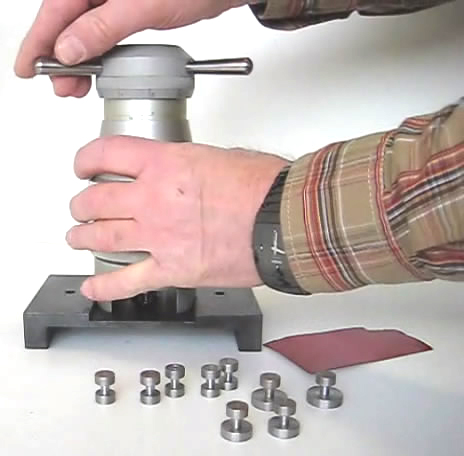

Устанавливают прибор на цилиндр и цилиндр вставляют в обойму разрывного механизма прибора.
Медленно поворачивают против часовой стрелки штурвал, пока исчезнет люфт и пружина установится во взведенное состояние.
Совмещают нулевую "0" риску круговой шкалы прибора с шагом 1 кг, пока она совпадет с вертикальной риской и нулем вертикальной шкалы прибора.
Плавно и со скоростью 1 кг за 10 секунд, равномерным, медленным вращением штурвала поворотного механизма взведения пружины и с шагом нанесенных вертикальных рисок на штурвале с круговой шкалой, взводят пружину прибора до отрыва покрытия от основания.
При этом риски на шкале прибора указывают усилие отрыва, приложенное к испытательному цилиндру.
Когда покрытие оторвется, фиксируют показание усилия отрыва по шкалам прибора.
Применение набора цилиндров разной площади позволяет получить разное усилие отрыва на квадратный миллиметр поверхности исследуемого покрытия.
Сделать заказ и запросить дополнительную информацию по ОР Вы можете здесь.
