Толщиномер покрытий ГРАДИЕНТ ТП-2000 ФН на магнитных и не магнитных металлах, на не магнитных сталях, титане, меди, латуни, бронзе и алюминии
ГОСТ Р 51694. ИСO 2808
Назначение.
Толщиномер покрытий Градиент ТП-2000 ФН.
Толщиномер покрытий ГРАДИЕНТ ТП-2000 ФН предназначен для локального измерения толщины диэлектрических покрытий на магнитных и не магнитных металлах /ГОСТ Р 51694, ИСО 2808/. Прибор измеряет толщину полимерных и порошковых лакокрасочных покрытий на магнитных и не магнитных металлах (черном металле, стали, титане, алюминии, меди, бронзе) в лабораторных условиях на образцовых пластинах.
Технические характеристики.
Диапазон
измерения толщины покрытия, от 0,010 мм до 2,0 мм.Предел допускаемой основной
погрешности толщиномера от измеряемой величины h: плюс/минус (0,02h+0,002) мм.
Предел допускаемой дополнительной погрешности в микронах, вызванной уменьшением
радиуса кривизны поверхности менее значения 40 мм не превышает логарифма при
основании два отношения 40 мм к а, где а - радиус кривизны поверхности в мм.

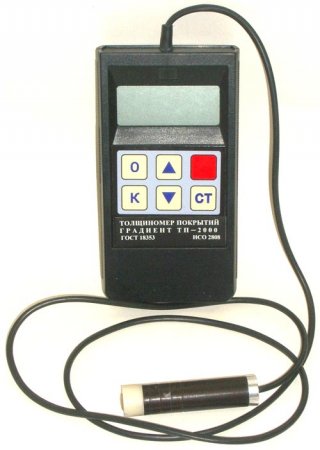

Прибор состоит из электронного блока и датчика.
Режимы работы толщиномера:
- Определение характеристик металла без покрытия,
- Установка нуля,
- Калибровка по диэлектрическим пластинам,
- Дискретное измерение толщины,
- Статистическая обработка измерений - усреднение измерений,
- Непрерывное измерение толщины гладких покрытий. В этом режиме измерения
производятся с более высокой точностью - измерения продолжаются до тех пор пока
датчик не будет установлен окончательно на поверхность покрытия, при этом
величина измерения стабилизируются. В этом режиме включение режима
статистической обработки (вычисление средней величины) измерений не возможно.
Измеренная толщина покрытия в микронах выводится на цифровой дисплей в виде цифр
от "0000" до "9999".
Каждая операция и измерение сопровождаются звуковым сигналом.
Температура объекта контроля соотвествует температуре окружающего воздуха.
Величина шероховатости покрытия и основания. на которое оно нанесено - не более
80 мкм.
Максимальное количество измерений в режиме усрднения - 128.
Наличие энергонезависимой памяти.
Среднее время наработки на отказ - не менее 500 часов.
Полный средний срок службы - не менее 5 лет.
Габаритные размеры - 170 мм х 20 мм х 40 мм.
Масса прибора - 300 г.
Питание прибора автономное от 3 батарей типа АА.

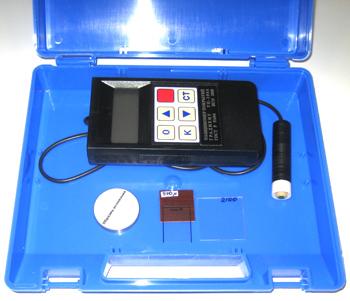

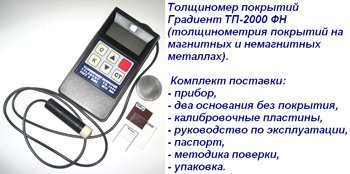

Комплект поставки.
Электронный блок и датчик с кабелем - 1 шт.
Образец диэлектрической калибровочной пластины - 1 шт.
Образец металлического основания без покрытия - 2 шт.
Руководство по эсплуатации - 1 шт.
Паспорт - 1 шт.
Упаковка - 1 шт.

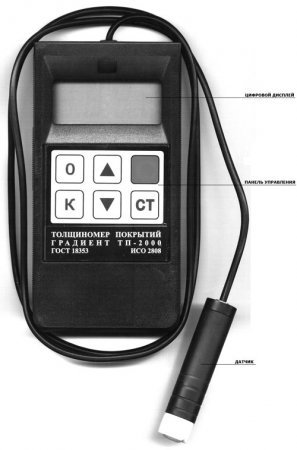

Конструкция.
Конструкция
толщиномера включает в свой состав блок обработки информации и датчик с кабелем.
Органы управления расположены на передней панели, на которой также расположен
цифровой индикатор.
В нижней части корпуса толщиномера на задней панели под крышкой находится отсек,
в который устанавливается батарея питания.
Большой цифровой индикатор позволяет использовать прибор в условиях
недостаточного освещенности объекта контроля.
Отдельное исполнение датчика с кабелем позволяет измерять толщину покрытий на
горизонтальных и вертикальных поверхностях изделий, а так же в труднодоступных
местах. Это является преимуществом по сравнению с конструктивным исполнением
толщиномеров, у которых датчик встроен в корпус электронного блока прибора.
Блок обработки информации размещается в одной руке оператора, тогда как в другой
руке размещается датчик. При этом легко наблюдать на цифровом индикаторе
измеренные величины толщины покрытия.
Толщиномер является портативным прибором и легко переносится к месту проведения
измерений. Он применяется в лабораториях, на производстве и полевых условиях.
Применение.
Для
получения точных измерений толщины необходимо проводить установку нуля и
калибровку прибора с применением калибровочных пластин и на поверхности
реального изделия без покрытия, на котором будет проводиться измерение толщины
покрытия.
На поверхности реального изделия до нанесения покрытия проводится установка нуля
и калибровка прибора с применением калибровочных пластин. После этого приступают
к измерениям толщины покрытий.
Измерение толщины покрытий происходит автоматически после установки датчика по
нормали к поверхности и без покачивания, зазора и смещения.
Результаты измерений толщины покрытий выводятся на цифровой индикатор прибора.
Каждая операция сопровождается звуковым сигналом.
Измерения сохраняются на индикаторе при подъеме датчика прибора и до следующего
измерения.
Сделать заказ и запросить дополнительную информацию по ГРАДИЕНТ ТП-2000 ФН Вы можете здесь.
