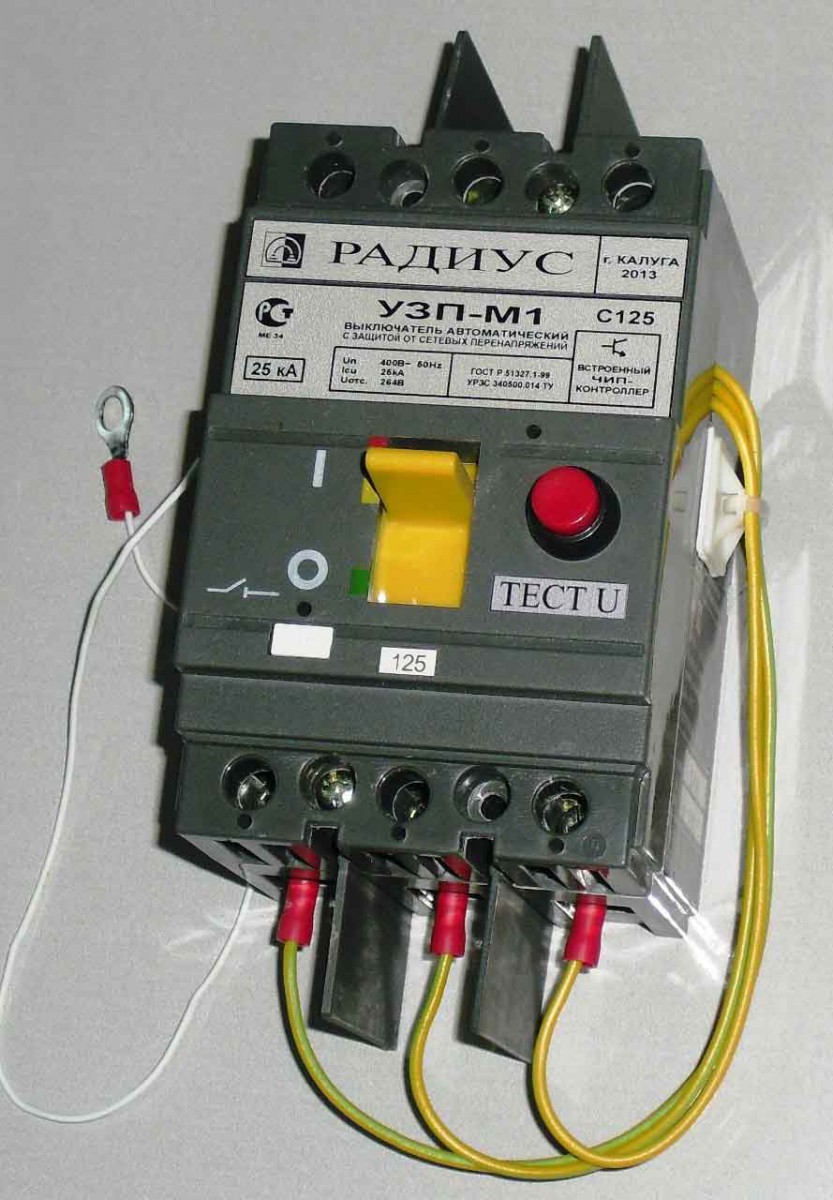

Автомат 3-полюсный с защитой от сетевых перенапряжений УЗП-М1
НАЗНАЧЕНИЕ
Устройство защиты от перенапряжений УЗП-М1 (в дальнейшем – УЗП) предназначено для защиты потребителей трехфазной электроэнергии от перенапряжений в какой-либо фазе длительностью более 0,04 с, возникающих при обрыве нулевого проводника (N или PEN-проводника), защиты распределительных трехфазных электрических сетей от перегрузки и короткого замыкания в цепях нагрузки.
Защита осуществляется путем отключения электроустановки от питающей сети.
Отключение электроустановки от питающей сети происходит в следующих случаях:
при повышенном напряжении какой-либо фазы;
при коротком замыкании в цепях электроустановки;
при перегрузке по току в электроустановке.
УЗП представляет собой конструкцию, включающую в себя трехполюсный автоматический выключатель серии ВА с электромагнитным, тепловым и независимым расцепителями тока и встроенный электронный блок управления. Номинальные токи автоматических выключателей соответствуют стандартным значениям в диапазоне от 25А до 1600А.
УЗП стационарно устанавливается в вводно-распределительных устройствах (ВРУ), в распределительных электроустановках жилых и общественных зданий, а также промышленных передвижных и стационарных трехфазных электроустановках.
УЗП работоспособно в климатических условиях, соответствующих группе УХЛ4 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.
Пример записи обозначения устройства при заказе:
Устройство защиты от перенапряжений трехфазное на номинальный ток 800А, с уставкой по напряжению отсечки 264В (фазное значение) –
«УЗП-М1-800А-264В УХЛ4 УРЗС 340500.014 ТУ ».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение Un, В - 380/220
Номинальная частота, Гц - 50
Число полюсов - 3+N
Номинальный ток In, А - 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 400; 630; 800; 1000; 1250; 1600
Номинальная уставка напряжения отсечки (фазное) Uv, В - 264±5
Время срабатывания t, с - 0,05…0,15
Потребляемая мощность схемы управления P не более, ВА - 0,25
Степень защиты - IP00
Диапазон рабочих температур, ºС - +1 … +40
Климатическое исполнение - УХЛ4
Способ контроля исправности - тест ручной
