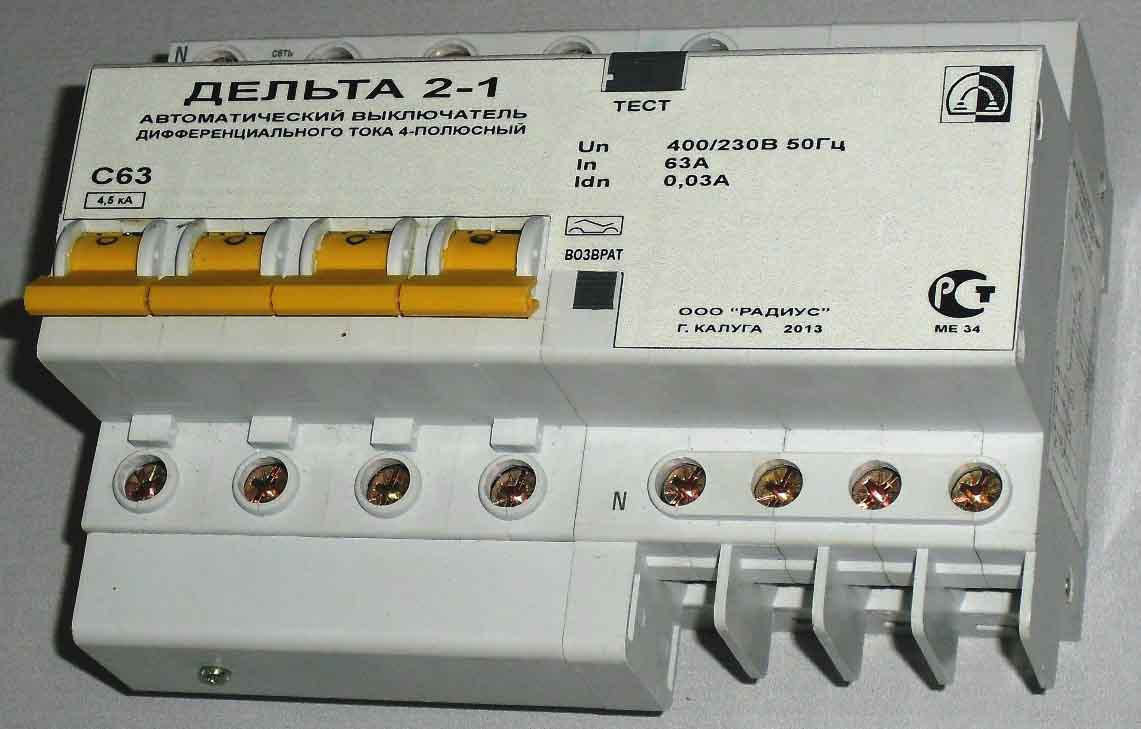

Автомат дифференциальный 4-полюсный Дельта 2-1М
НАЗНАЧЕНИЕ
3-фазный 4-полюсный электронный дифференциальный автомат типа А в соответствии с ГОСТ Р 51327.1-99, чувствительный к переменным синусоидальным и пульсирующим выпрямленным дифференциальным токам (в дальнейшем – Устройство) предназначен для защиты людей от поражения электрическим током, защиты трехфазных электрических сетей от токов утечки, перегрузки и короткого замыкания. Защита осуществляется путем отключения электроустановки, защищаемой Устройством, от питающей сети.
Отключение электроустановки от питающей сети происходит в следующих случаях:
при случайном прикосновении к проводящим нетоковедущим частям электроустановки (металлический корпус), оказавшимся под напряжением вследствие повреждения изоляции или неправильных действий;
при случайном прикосновении к токоведущим частям электрооборудования, проводников и кабелей, оказавшихся доступными при нарушении изоляции;
при коротком замыкании в цепях электроустановки;
при перегрузке по току в электроустановке.
Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках. Применяется в сетях с заземленной нейтралью.
Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.
Пример записи обозначения устройства при заказе:
Устройство на номинальный ток 40А с уставкой тока утечки 0,03А –
«АВДТ "Дельта 2-1М"-4-40А-0,03А УХЛ3.1 УРЗС 340500.014 ТУ».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение Un, В - 220
Частота питающей сети, Гц - 50
Число полюсов - 4
Номинальный ток In, А - 6; 10; 16; 20; 25; 32; 40; 50; 63
Номинальная уставка тока утечки IDn, А - 0,01; 0,03; 0,1; 0,3
Номинальная включающая и отключающая способность Im, А - 4500
Номинальная способность включения и отключения дифференциального тока IDm, А - 4500
Время срабатывания t, с - <0,04
Потребляемая мощность P не более, ВА - 0,5
Электрическое сопротивление изоляции Rиз не менее, МОм - 10
Электрическая прочность изоляции Uиз не менее, В - 2000
Коммутационная износостойкость N, не менее циклов - 20000
Способ контроля исправности - ручной
Избирательность - неселективное
Масса m, не более кг - 0,7
