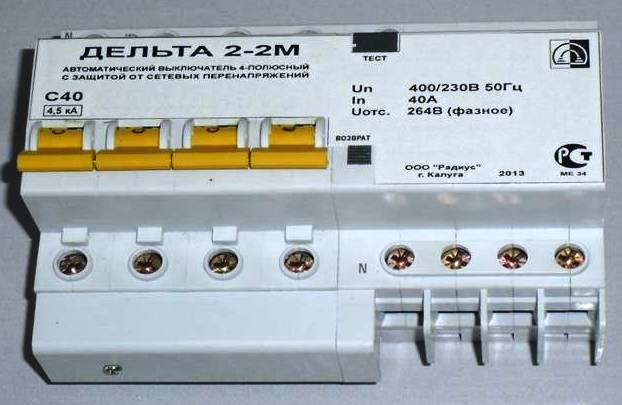

Автомат 4-полюсный с защитой от сетевых перенапряжений Дельта 2-2
НАЗНАЧЕНИЕ
Автоматический выключатель 4-полюсный с защитой от сетевых перенапряжений в трехфазных электросетях "Дельта 2-2" (в дальнейшем – Устройство) предназначен для защиты электробытовых приборов, радиоаппаратуры и другого электрооборудования от выхода из строя в случае обрыва нулевого проводника в трехфазной сети и, как следствие, бросков напряжения по одной или двум фазам питающей сети в следствии неравномерности нагрузки по фазам, а также для защиты трехфазных электрических сетей от токов перегрузки и короткого замыкания. Защита осуществляется путем отключения электроустановки от питающей сети.
Отключение электроустановки от питающей сети происходит в следующих случаях:
при наличии в питающей сети бросков напряжения выше допустимого значения длительностью более 0,04 с;
при коротком замыкании в цепях электроустановки;
при перегрузке по току в электроустановке.
Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках.
Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.
Пример записи обозначения устройства при заказе:
Устройство на номинальный ток 40А с уставкой защиты по напряжению 264В –
«Автоматический выключатель "Дельта 2-2"-4-40А-264В УХЛ3.1 УРЗС 340500.014 ТУ».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение Un, В - 380/220
Частота питающей сети, Гц - 50
Число полюсов - 4
Номинальный ток In, А - 6; 10; 16; 20; 25; 32; 40; 50; 63
Номинальная уставка напряжения отсечки Uv, В - 264±7 (фазное значение)
Номинальная включающая и отключающая
способность Im, А - 4500
Время срабатывания t, с - 0,05…0,15
Потребляемая мощность P не более, ВА - 0,5
Электрическое сопротивление изоляции Rиз не менее, МОм - 10
Электрическая прочность изоляции Uиз не менее, В - 2000
Коммутационная износостойкость N, не менее циклов - 20000
Способ контроля исправности - кнопка тест «Т»
Масса m, не более кг - 0,7
Способ установки - DIN-рейка
