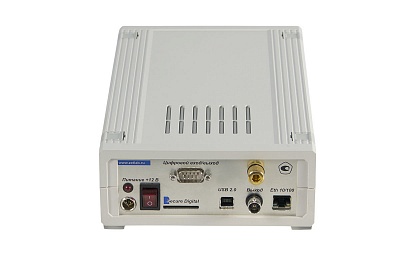

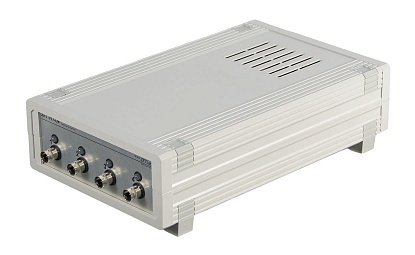

Анализатор спектра ZET 017-U4
ОПИСАНИЕ:
-
к одному компьютеру можно подключать до 25 анализаторов спектра, с расширением количества каналов до 200
-
интерфейс для связи с компьютером USB 2.0, Ethernet, Wi-Fi;
-
динамический диапазон 110 дБ;
-
частотный диапазон до 20 кГц;
-
4 измерительных канала;
- Вибрационные и акустические стендовые и мобильные испытания
- Поверка шумомеров, микрофонов, виброметров и вибродатчиков
- Диагностика подшипников, контроль и диагностика зубчатых передач, роторов и турбин
- Долговременный мониторинг состояния механизмов
- Анализ нелинейных искажений, анализ неравномерности вращения валов, торсиография
- Автоматизированная система управления вибростендами (вибрацией)
- Измерение уровней сигнала в октавных полосах
- Измерение уровней сигнала в равномерных спектральных полосах
- Расчет взаимоспектральных функций
- Анализ нелинейных искажений
- Фильтрация сигналов
- Модальный анализ
- Измерение АЧХ и ФЧХ
- Долговременная регистрация параметров сигналов
- Генерация сигналов
- Взаимный корреляционный анализ
- Порядковый анализ
- Виброметр
Анализатор спектра ZET 017-U4 внесен в Госреестр средств измерений под № 39236-08.
Тип анализаторов спектра ZET 017-U4 зарегистрирован в специальной части Федерального информационного фонда по обеспечению единства измерений под учетным номером 2508.
Тип анализаторов спектра ZET 017 допущен к применению в республике Казахстан (сертификат № 6443)
Анализатор спектра А17-U4 внесен в Госреестр средств измерений под № 24718-03.
- Высокая точность измерений и анализа сигналов;
- Предназначен для измерения параметров спектральных составляющих сигнала, корреляционной структуры сигналов;
- Генерация электрических сигналов с нормированными метрологическими параметрами;
- Позволяет одновременно запускать несколько программ анализа и отображения сигналов;
- Одновременный опрос всех каналов системы;
- Возможность обработки сигналов в реальном масштабе времени, а также обработки записанных временных реализаций;
- Возможность решения широкого круга задач измерения сигналов и диагностики оборудования при небольших габаритах и малом весе;
- Подключение к ПК по шине USB 2.0 или по интерфейсу Ethernet;
- Встроенный усилитель для датчиков со встроенной электроникой;
- Позволяет подключать вибродатчики и микрофоны стандарта ICP (IEPE) без промежуточных усилителей;
- Возможность подключения интеллектуальных датчиков TEDS, поддерживающих стандарт подключения IEEE 1451.4;
- Функционирование в автономном режиме (без участия ПК) в режиме регистратора сигналов;
- Запись результатов на съемный накопитель до 32 Гб;
- При помощи проводной и беспроводной локальной сети можно создавать распределенные многоканальные измерительные комплексы;
- Дополнительная комплектация аксессуарами для подключения датчиков силы, ускорения, микрофонов, датчиков с токовым выходом 4 - 20 мА;
- Возможность подключения до 20 анализаторов спектра к одному ПК для создания многоканальных измерительных систем;
- Адаптер для обеспечения беспроводного доступа по радиоканалу Wi-Fi в режиме реального времени (опция);
- Питание от сетевого адаптера 220 В → 12 В, также питание анализатора может осуществляться по проводам локальной сети;
- Возможно горизонтальное или вертикальное исполнение анализатора
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Количество измерительных каналов |
4 |
|
| Частотный диапазон |
Гц |
до 20 000 |
|
Аналоговый вход (АЦП) |
||
| Количество аналоговых входов по напряжению и ICP |
4 |
|
| Количество разрядов АЦП |
24 |
|
| Частотные диапазоны одновременно анализируемых сигналов |
Гц |
DC...2, DC...20, DC...200, DC...2 000, DC...20 000 |
| Частота преобразования по каждому каналу |
кГц |
до 50 |
| Максимальное входное напряжение при единичном коэффициенте усиления |
В |
±10 |
| Программируемые коэффициенты усиления |
1, 10, 100 |
|
| Динамический диапазон |
дБ |
110 |
| Идентичность каналов в полосе пропускания |
% |
0,5 |
| Межканальная разность фаз |
1° на 10 кГц |
|
| Уровень собственных шумов во всей полосе пропускания при максимальном коэффициенте усиления, приведенный к входу |
мкВ |
<1 |
|
Аналоговый выход (ЦАП) |
||
| Количество аналоговых выходов |
1 |
|
| Диапазон частот генерируемого синусоидального сигнала |
Гц |
3... 25 000 |
| Предел допускаемой относительной погрешности установки частоты для диапазона 3...20 000 Гц |
% |
±0,1 |
| Выходное сопротивление |
Ом |
50 |
| Максимальный выходной ток |
мА |
20 |
| Количество разрядов ЦАП |
24 |
|
| Максимальное значение выходного напряжения |
В |
±10 |
| Пределы допускаемой погрешности установки выходного постоянного и переменного напряжения |
±(0,2 % + 10 мВ) |
|
| Коэффициент гармоник генерируемого синусоидального сигнала |
% |
0,1 |
|
Цифровой вход/выход |
||
| Цифровой вход |
бит |
8 |
| Цифровой выход |
бит |
8 |
| Тип логики цифрового входа/выхода |
TTL |
|
|
Дополнительные характеристики |
||
| Объем энергонезависимой памяти (съемный флэш-накопитель)* |
Гб |
до 32 |
| Частота дискретизации при записи на флэш-накопитель по каналу* |
кГц |
50 |
| Время записи на флэш-накопитель по всем каналам при максимальной частоте* |
часов |
10,8 |
| Скорость обмена по шине Ethernet* |
Мбит/с |
100 |
| Скорость обмена по шине HighSpeed USB 2.0 |
Мбит/с |
480 |
| Габаритные размеры |
мм |
280 х 160 х 75 |
| Вес |
кг |
0,8 |
| Возможность синхронизации с другими анализаторами спектра |
есть |
|
| * функция флэш-накопителя и интерфейс Ethernet являются опциями | ||
Анализатор спектра ZET 017-U4 внесен в Госреестр средств измерений под № 39236-08.
Тип анализаторов спектра ZET 017-U4 зарегистрирован в специальной части Федерального информационного фонда по обеспечению единства измерений под учетным номером 2508.
Тип анализаторов спектра ZET 017 допущен к применению в республике Казахстан (сертификат № 6443)
Анализатор спектра А17-U4 внесен в Госреестр средств измерений под № 24718-03.
- Высокая точность измерений и анализа сигналов;
- Предназначен для измерения параметров спектральных составляющих сигнала, корреляционной структуры сигналов;
- Генерация электрических сигналов с нормированными метрологическими параметрами;
- Позволяет одновременно запускать несколько программ анализа и отображения сигналов;
- Одновременный опрос всех каналов системы;
- Возможность обработки сигналов в реальном масштабе времени, а также обработки записанных временных реализаций;
- Возможность решения широкого круга задач измерения сигналов и диагностики оборудования при небольших габаритах и малом весе;
- Подключение к ПК по шине USB 2.0 или по интерфейсу Ethernet;
- Встроенный усилитель для датчиков со встроенной электроникой;
- Позволяет подключать вибродатчики и микрофоны стандарта ICP (IEPE) без промежуточных усилителей;
- Возможность подключения интеллектуальных датчиков TEDS, поддерживающих стандарт подключения IEEE 1451.4;
- Функционирование в автономном режиме (без участия ПК) в режиме регистратора сигналов;
- Запись результатов на съемный накопитель до 32 Гб;
- При помощи проводной и беспроводной локальной сети можно создавать распределенные многоканальные измерительные комплексы;
- Дополнительная комплектация аксессуарами для подключения датчиков силы, ускорения, микрофонов, датчиков с токовым выходом 4 - 20 мА;
- Возможность подключения до 20 анализаторов спектра к одному ПК для создания многоканальных измерительных систем;
- Адаптер для обеспечения беспроводного доступа по радиоканалу Wi-Fi в режиме реального времени (опция);
- Питание от сетевого адаптера 220 В → 12 В, также питание анализатора может осуществляться по проводам локальной сети;
- Возможно горизонтальное или вертикальное исполнение анализатора
Анализатор спектра ZET 017-U4 внесен в Госреестр средств измерений под № 39236-08.
Тип анализаторов спектра ZET 017-U4 зарегистрирован в специальной части Федерального информационного фонда по обеспечению единства измерений под учетным номером 2508.
Тип анализаторов спектра ZET 017 допущен к применению в республике Казахстан (сертификат № 6443)
Анализатор спектра А17-U4 внесен в Госреестр средств измерений под № 24718-03.
- Высокая точность измерений и анализа сигналов;
- Предназначен для измерения параметров спектральных составляющих сигнала, корреляционной структуры сигналов;
- Генерация электрических сигналов с нормированными метрологическими параметрами;
- Позволяет одновременно запускать несколько программ анализа и отображения сигналов;
- Одновременный опрос всех каналов системы;
- Возможность обработки сигналов в реальном масштабе времени, а также обработки записанных временных реализаций;
- Возможность решения широкого круга задач измерения сигналов и диагностики оборудования при небольших габаритах и малом весе;
- Подключение к ПК по шине USB 2.0 или по интерфейсу Ethernet;
- Встроенный усилитель для датчиков со встроенной электроникой;
- Позволяет подключать вибродатчики и микрофоны стандарта ICP (IEPE) без промежуточных усилителей;
- Возможность подключения интеллектуальных датчиков TEDS, поддерживающих стандарт подключения IEEE 1451.4;
- Функционирование в автономном режиме (без участия ПК) в режиме регистратора сигналов;
- Запись результатов на съемный накопитель до 32 Гб;
- При помощи проводной и беспроводной локальной сети можно создавать распределенные многоканальные измерительные комплексы;
- Дополнительная комплектация аксессуарами для подключения датчиков силы, ускорения, микрофонов, датчиков с токовым выходом 4 - 20 мА;
- Возможность подключения до 20 анализаторов спектра к одному ПК для создания многоканальных измерительных систем;
- Адаптер для обеспечения беспроводного доступа по радиоканалу Wi-Fi в режиме реального времени (опция);
- Питание от сетевого адаптера 220 В → 12 В, также питание анализатора может осуществляться по проводам локальной сети;
- Возможно горизонтальное или вертикальное исполнение анализатора
Сделать заказ и запросить дополнительную информацию по ZET 017-U4 Вы можете здесь.
