Вибрационный стенд TV 50009
-
F (сила) = 9 H
-
f (частотный диапазон) = 2...20 000 Гц;
-
A (ускорение) = 60 g;
-
S (перемещение) = 3 мм;

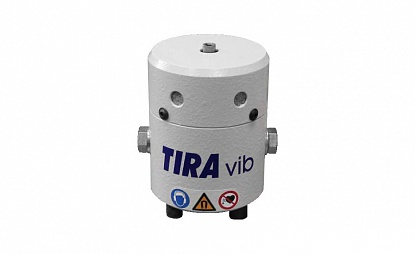

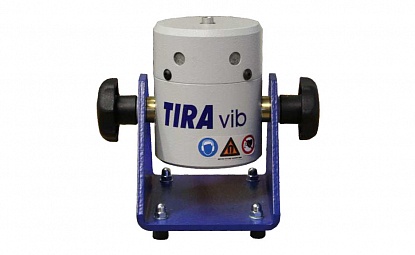

Электродинамические стенды TV 50009 представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы.
Для задания параметров вибрации, воспроизводимой установкой TV 50009, и анализа сигналов с датчиков используется контроллер ZET017 (анализатор спектра со встроенным генератором).
ОБЛАСТИ ПРИМЕНЕНИЯ- калибровка датчиков вибрации
- модальный анализ структуры
- испытания установок малого размера
- Вибраторы TV 50009 отличаются высокой осевой жесткостью.
- Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
- Генераторы вибраций TV 50009 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.
- Параметры системы управления вибростендами
- Взаимосвязь вибровеличин
В комплект поставки вибростенда TV 50009 входят:
- Вибратор S 50009
- Усилитель BAA 60
В зависимости от назначения, вибростенды TV 50009 продаются в составе системы управления вибростендами либо в составе системы поверки вибродатчиков.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
TV 50009 |
| Сила (синусоидальная вибрация) |
Н |
9 |
| Частотный диапазон |
Гц |
2...20 000 |
| Ускорение (синусоидальная вибрация) |
g |
60 |
| Максимальный ход (пик-пик) |
мм |
3 |
| Масса загрузки |
кг |
0,1 |
| Основная резонансная частота |
Гц |
>13 000 |
| Максимальная скорость |
м/с |
1,5 |
| Номинальный ток |
А |
3,8 |
| Номинальное сопротивление |
Ом |
4 |
| Жесткость подвески |
Н/мм |
4 |
| Эффективная движущая масса |
кг |
0,015 |
| Вес с цапфой |
кг |
2,2 |
| Арматура |
мм |
M4 |
Сделать заказ и запросить дополнительную информацию по TV 50009 Вы можете здесь.
