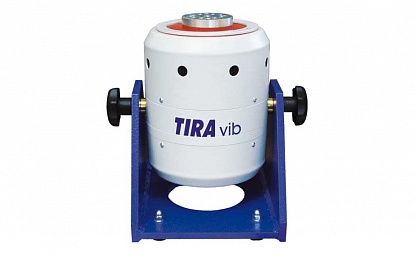

Вибростенд TV 51110
-
Вибрационный и ударный стенд:
-
F (сила) = 100 H;
-
f (частотный диапазон) = 2...7000 Гц;
-
A (ускорение) = 45 g;
-
S (перемещение) = 13 мм;
-
m (масса загрузки) = 1 кг.
- Вибраторы TV 51110 отличаются высокой осевой жесткостью.
- Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
- Генераторы вибраций TV 51110 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.
- Модальный анализ
- Параметры системы управления вибростендами
- Взаимосвязь вибровеличин
В комплект поставки вибростенда входят:
- Вибратор S 51110
- Усилитель BAA 120
Виброиспытательная система TV 51110 поставляется с составе одной из систем:
- Система управления вибростендом.
- Система поверки вибродатчиков.
- Система поверки сейсмоприёмников.
В состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
TV 51110 |
| Сила (синусоидальная вибрация) |
Н |
100 |
| Сила (случайная вибрация) |
Н |
70 |
| Частотный диапазон |
Гц |
2...7000 |
| Ускорение (синусоидальная вибрация) |
g |
45 |
| Ускорение (случайная вибрация) |
g |
30 |
| Максимальный ход (пик-пик) |
мм |
13 |
| Масса загрузки |
кг |
1 |
| Основная резонансная частота |
Гц |
>6 500 |
| Максимальная скорость |
м/с |
1,5 |
| Номинальный ток |
А |
5,5 |
| Номинальное сопротивление |
Ом |
4 |
| Жесткость подвески |
Н/мм |
8 |
| Эффективная движущая масса |
кг |
0,23 |
| Вес с цапфой |
кг |
12 |
| Арматура |
мм |
∅60 |
Сделать заказ и запросить дополнительную информацию по TV 51110 Вы можете здесь.
