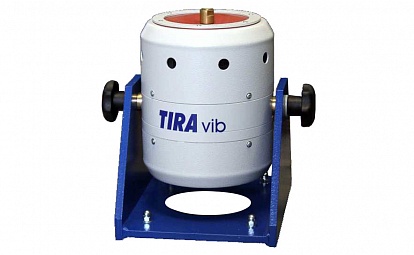

Вибростенд TV 51110-M
-
Модальный и структурный анализ.
-
F (сила) = 200 H;
-
f (частотный диапазон) = 5...5 000 Гц;
-
S (перемещение) = 13 мм.
Электродинамические вибростенды TV 51110-M разработаны для проведения модального и структурного анализа. Управление испытаниями может осуществляться с помощью системы управления вибростендами ZET017-U.
- Электронная система управления ТМС позволяет добиться точного совмещения колеблющегося элемента и тестируемого образца.
- Регулировка исходного положения позволяет смещать положение столика по отношению к объекту.
- Высокая поперечная жесткость.
- Прочная конструкция обеспечивает длительный срок службы.
- Регулируемая осевая жесткость.
- Высокая поперечная жесткость.
- Позволяют проводить все типы испытаний, предусмотренные ГОСТ Р 8.568 и для военной приёмки.
Виброиспытательная система TV 51110-M представляет собой вибростенд S 51110-М и усилитель мощности BAA 120. Для проведения испытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) или датчики силы, анализатор спектра ZET017, программное обеспечение и компьютер.
В комплект поставки системы TV 51120-M входят:
- Вибростенд S 51110-М (воспроизведение вибраций)
- Усилитель BAA 120 (усиление сигнала с генератора на вибростенд)
Вибростенды TV 51120-M поставляются в составе с системой управления на базе контроллера ZET 017-U. Программное обеспечение контроллера ZETLAB VIBRO позволяет имитировать воздействие синусоидальной вибрации, широкополосной случайной вибрации, классического удара, виброудара.
Также в состав ZETLAB VIBRO входит программа "Модальный анализ" для анализа импульсных и переходных характеристик испытуемого образца. Для проведения структурных испытаний рекомендуем приобрести датчик силы и ударный молоток.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
TV 51110-M |
| Сила (синусоидальная вибрация) |
Н |
100 |
| Сила (случайная вибрация) |
Н |
70 |
| Частотный диапазон |
Гц |
5...5 000 |
| Максимальный ход (пик-пик) |
мм |
13 |
| Максимальная скорость |
м/с |
1,5 |
| Номинальный ток |
А |
5,5 |
| Номинальное сопротивление |
Ом |
4 |
| Жесткость подвески |
Н/мм |
8 |
| Эффективная движущая масса |
кг |
0,23 |
| Основная резонансная частота |
Гц |
>6 000 |
| Вес с цапфой |
кг |
12 |
| Арматура |
мм |
M6 |
| Соединительные кабели |
м |
3 |
| Силовые ккабели |
м |
1,5 |
Сделать заказ и запросить дополнительную информацию по TV 51110-M Вы можете здесь.
