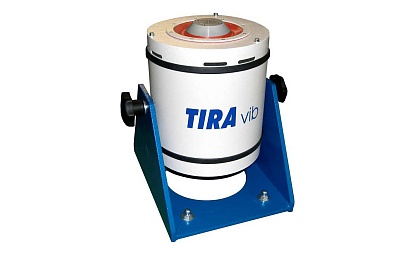

Вибростенд TV 51120-C
-
F (сила) = 200 H;
-
f (частотный диапазон) = 40...20 000 Гц;
-
A (ускорение) = 51 g;
-
S (перемещение) = 4 мм.
Электродинамические стенды TV 51120-C представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой 51120, и анализа сигналов с датчиков применяется система управления вибростендами ZET017-U.
ОБЛАСТИ ПРИМЕНЕНИЯ:- модальный анализ структуры
- калибровка датчиков вибрации
- калибровка сейсмоприёмников
- испытания установок малого размера
- Вибраторы TV 51120 отличаются высокой осевой жесткостью.
- Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
- Генераторы вибраций TV 51120 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.
- Параметры вибростенда
- Взаимосвязь вибровеличин
В комплект поставки вибростенда входят:
- Вибратор S 51120-С.
- Усилитель BAA 500.
- Охлаждающая установка TB 0080.
Виброиспытательная система TV 51120-С поставляется с составе одной из систем:
- Система управления вибростендом.
- Система поверки вибродатчиков.
- Система поверки сейсмоприёмников.
В состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
TV 51120-С |
| Сила (синусоидальная вибрация) |
Н |
200 |
| Сила (случайная вибрация) |
Н |
100 |
| Частотный диапазон |
Гц |
40...20 000 |
| Ускорение (синусоидальная вибрация) |
g |
51 |
| Ускорение (случайная вибрация) |
g |
25 |
| Максимальный ход (пик-пик) |
мм |
4 |
| Масса загрузки |
кг |
3 |
| Основная резонансная частота |
Гц |
>25 000 |
| Максимальная скорость |
м/с |
1,2 |
| Номинальный ток |
А |
11,2 |
| Номинальное сопротивление |
Ом |
4 |
| Эффективная движущая масса |
кг |
0,40 |
| Вес с цапфой |
кг |
42 |
| Арматура |
мм |
∅54 |
Сделать заказ и запросить дополнительную информацию по TV 51120-C Вы можете здесь.
