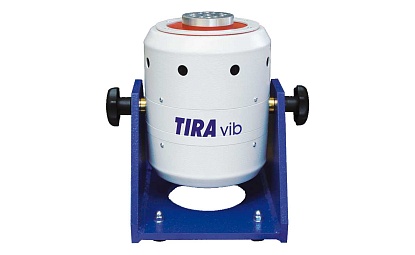

Вибростенд TV 52120
-
F (сила) = 200 H;
-
f (частотный диапазон) = 2...7000 Гц;
-
A (ускорение) = 100 g;
-
S (перемещение) = 15 мм;
-
m (масса загрузки) = 3 кг.
Электродинамические стенды TV 52120 представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой 52120, и анализа сигналов с датчиков применяется система управления вибростендами ZET017-U.
ОБЛАСТИ ПРИМЕНЕНИЯ:- модальный анализ структуры
- калибровка датчиков вибрации
- калибровка сейсмоприёмников
- испытания установок малого размера
- Вибраторы TV 52120 отличаются высокой осевой жесткостью.
- Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
- Генераторы вибраций 52120 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.
Виброиспытательная система TV 52120 представляет собой вибростенд S 52120, усилитель мощности BAA 120 и вентилятор TB 0080. Для проведения виброиспытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) и система управления вибростендами ZET017-U. Управление измерениями осуществляется автоматически по программам:
- Испытания на воздействие синусоидальной вибрации,
- Испытания на воздействие широкополосной случайно вибрации,
- Испытания на воздействие ударных нагрузок,
- Испытания на воздействие виброудара,
- Поверка вибродатчиков,
- Поверка сейсмоприемников.
Во всех программах задается профиль испытаний, осуществляется контроль воспроизведения вибрации, проводятся расчеты необходимых параметров, строятся графики и формируются отчёты. Соответствие программ ГОСТам упрощает работу с ними, поскольку позволяет задавать параметры испытаний, руководствуясь НТД (нормативно технической документацией) на изделие, и не требует длительного изучения работы программы.
СМ. ТАКЖЕ:- Модальный анализ
- Параметры вибростенда
- Взаимосвязь вибровеличин
В комплект поставки системы TV 52120 входят:
- Вибростенд S 52120 (воспроизведение вибраций).
- Усилитель BAA 500 (усиление сигнала с генератора на вибростенд).
- Охлаждающая система TB 0080.
Виброиспытательная система TV 52120 поставляется с составе одной из систем:
- Система управления вибростендом (анализатор спектра ZET 017-U8, программное обеспечение ZETLAB VIBRO, акселерометры ВС 110 и ВС 111, магнитный крепеж, магнитный кубик, восковая мастика)
- Система поверки вибродатчиков (анализатор спектра ZET 017-U8, программа "Поверка вибродатчиков", образцовый акселерометр, усилитель ZET 440).
- Система поверки сейсмоприёмников (анализатор спектра ZET 017-U8, программа "Поверка сейсмоприемников", лазерный датчик перемещения РФ603/ОФЛ и штатив для него).
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
TV 52120 |
| Сила (синусоидальная вибрация) |
Н |
200 |
| Сила (случайная вибрация) |
Н |
100 |
| Частотный диапазон |
Гц |
2...7000 |
| Ускорение (синусоидальная вибрация) |
g |
100 |
| Ускорение (случайная вибрация) |
g |
50 |
| Максимальный ход (пик-пик) |
мм |
15 |
| Масса загрузки |
кг |
3 |
| Максимальная скорость |
м/с |
1,5 |
| Номинальный ток |
А |
11,2 |
| Номинальное сопротивление |
Ом |
4 |
| Жесткость подвески |
Н/мм |
5 |
| Эффективная движущая масса |
кг |
0,25 |
| Максимальный вес при испытаниях |
кг |
3 |
| Основная резонансная частота |
Гц |
>5 700 |
| Вес с цапфой |
кг |
36 |
| Арматура |
мм |
∅60 |
Сделать заказ и запросить дополнительную информацию по TV 52120 Вы можете здесь.
