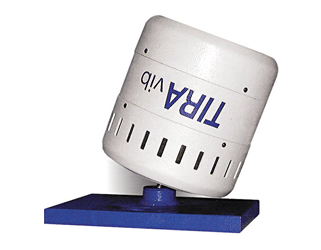

Вибростенд TV 51125-IN
-
Инерционная система.
-
F (сила) = 250 H
-
f (частотный диапазон) = DC...2000 Гц;
-
A (ускорение) = 2 g;
-
S (перемещение) = 9 мм;
Инерционная система TV 51125-IN с толкающим усилием 250 Н. Инерционная система привинчивается непосредственно к образцу испытаний. Можно установить любой угол наклона. Вибростенд отличается высокой осевой и поперечной жесткостью. Специальная система пружин позволяет получить оптимальные направления, так, чтобы вся масса воздействовала на исследуемый образец.
Виброгенератор охлаждается вентилятором, а воздух, используемый в качестве охлаждающего агента, проходит через фильтр.
Инерционные системы позволяют с высокой эффективностью осуществлять динамическое воздействие на большие объекты и используются на производствах, в аэрокосмической индустрии, строительстве зданий и судостроении.
Управление испытаниями может осуществляться с помощью системы управления вибростендами ZET 017-U.

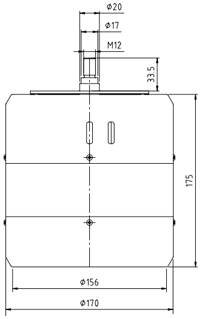

Вибростенд S 51125-IN - габариты
Виброиспытательная система TV51125-IN представляет собой вибростенд S51120-IN, усилитель мощности BAA500. и охлаждающий вентилятор SB0080. Для проведения испытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) или датчики силы и система управления вибростендами ZET 017-U.
В комплект поставки системы TV 51125-IN входят:
- Вибростенд S 51125 (воспроизведение вибраций)
- Усилитель BAA 500 (усиление сигнала с генератора на вибростенд)
- Вентилятор SB 0080 (охлаждение вибростенда)
В базовую комплектацию системы также должны входить:
- Система управления вибростендом (анализатор спектра ZET 017-U4, программное обеспечение ZETLAB VIBRO, акселерометры ВС 110 и ВС 111, магнитный крепеж, магнитный кубик, восковая мастика)
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
TV 51125-IN |
| Сила (синусоидальная вибрация) |
Н |
250 |
| Сила (случайная вибрация) |
Н |
150 |
| Частотный диапазон |
Гц |
DC...2000 |
| Ускорение (синусоидальная вибрация) |
g |
2 |
| Ускорение (случайная вибрация) |
g |
1,2 |
| Максимальный ход (пик-пик) |
мм |
9 |
| Максимальная скорость |
м/с |
1,5 |
| Номинальный ток |
А |
11 |
| Номинальное сопротивление |
Ом |
4 |
| Жесткость подвески |
Н/мм |
20 |
| Эффективная движущая масса |
кг |
0,35 |
| Максимальный вес при испытаниях |
кг |
2 |
| Вес с цапфой |
кг |
13 |
| Арматура |
мм |
∅M12 |
| Соединительные кабели |
м |
3 |
| Силовые кабели |
м |
1,5 |
| Шланг вентилятора |
|
3 м, ∅40 мм |
Сделать заказ и запросить дополнительную информацию по TV 51125-IN Вы можете здесь.
