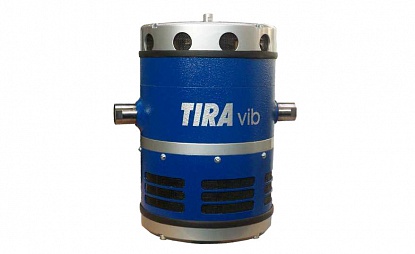

Вибростенд TV 51130-MSC
-
Модальный и структурный анализ.
-
F (сила) = 350 H;
-
f (частотный диапазон) = 5...500 Гц;
-
S (перемещение) = 9 мм;
-
Жесткость подвески = 70 Н/мм.
Электродинамические вибростенды TV 51130-MSC разработаны для проведения модального и структурного анализа. Управление испытаниями может осуществляться с помощью системы управления вибростендами ZET017-U.
- Электронная система управления ТМС позволяет добиться точного совмещения колеблющегося элемента и тестируемого образца.
- Регулировка исходного положения позволяет смещать положение столика по отношению к объекту.
- Высокая поперечная жесткость.
- Прочная конструкция обеспечивает длительный срок службы.
- Регулируемая осевая жесткость.
- Высокая поперечная жесткость.
- Позволяют проводить все типы испытаний, предусмотренные ГОСТ Р 8.568 и для военной приёмки.
Виброиспытательная система TV 51130-MSC представляет собой вибростенд со встроенным охладителем и усилитель мощности. Для проведения испытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) или датчики силы, анализатор спектра ZET017, программное обеспечение и компьютер.
В комплект поставки системы TV 51130-MSC входят:
- Вибростенд S 51130-MSC со встроенным охладителем
- Усилитель мощности BAA 500-MSC
В базовую комплектацию системы также должны входить:
- Система управления вибростендом (анализатор спектра ZET 017-U4, программное обеспечение ZETLAB VIBRO, акселерометры ВС 110 и ВС 111, магнитный крепеж, магнитный кубик, восковая мастика).
- Программа "Модальный анализ".
- Ударный молоток AU02 с датчиком силы АС20.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
TV 51130-MSC |
| Сила (синусоидальная вибрация) |
Н |
350 |
| Сила (случайная вибрация) |
Н |
200 |
| Частотный диапазон |
Гц |
5...500 |
| Максимальный ход (пик-пик) |
мм |
9 |
| Максимальная скорость |
м/с |
1,3 |
| Номинальный ток |
А |
11,2 |
| Номинальное сопротивление |
Ом |
4 |
| Жесткость подвески |
Н/мм |
70 |
| Эффективная движущая масса |
кг |
0,5 |
| Основная резонансная частота |
Гц |
>4 000 |
| Вес с цапфой |
кг |
27 |
| Арматура |
мм |
M8 |
| Соединительные кабели |
м |
3 |
| Силовые ккабели |
м |
1,5 |
Сделать заказ и запросить дополнительную информацию по TV 51130-MSC Вы можете здесь.
