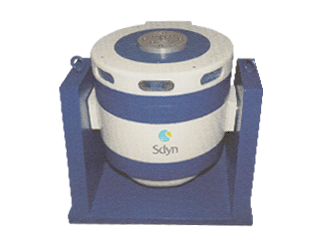

Виброиспытательная система SEV-125/DSA 1K
-
F (сила) = 1000 H;
-
f (частотный диапазон) = DC...4500 Гц;
-
A (ускорение) = 50 g;
-
S (перемещение) = 20 мм;
-
m (масса загрузки) = 12 кг
Виброиспытательный стенд SEV 125 низкочастотного диапазона спроектирован для заведений технической направленности и лабораторий исследовательской и экспериментальной деятельности. Система SEV125 позволяет проводить испытания малогабаритных изделий на устойчивость к воздействию синусоидальной вибрации, широкополосной случайной вибрации, а также ударных воздействий: одиночных ударов, многократных ударов, виброударов. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET017-U.
ПРЕИМУЩЕСТВА:- Высокая поперечная жесткость.
- Прочная конструкция обеспечивает длительный срок службы.
- Регулируемая осевая жесткость.
Виброиспытательная система SEV 125 состоит из вибростенда и усилителя мощности и управляется контроллером ZET 017-U. Контроль параметров вибрации осуществляется по каналам обратной связи от датчиков (акселерометров, велосиметров, датчиков перемещения), устанавливаемых на столе вибростенда и испытуемом изделии. Оператор задает профиль испытаний и контроллер системы управления вибростендами ZET 017-U обеспечивает воспроизведение вибростендом заданного профиля в автоматическом режиме.
Схема испытаний вибрацией на базе системы управления вибростендами ZET 017-U
В базовую комплектацию должны входить:
- Система управления вибростендом (анализатор спектра ZET 017-U4, программное обеспечение ZETLAB VIBRO, акселерометры ВС 110 и ВС 111, магнитный крепеж, магнитный кубик, восковая мастика)
|
Вибростенд SEV 125 |
|
Усилитель мощности DSA 2K |
|
Система охлаждения |
|
Набор инструментов для монтажа вибростенда (ключи, отвертки) |
|
Расширительный стол, который крепится к штоку вибростенда |
Дополнительно для работы потребуется следующее оборудование:
- Компрессор - для накачки пневматической подушки внутри стенда, которая поддерживает шток
- Генератор сигнала или система управления
- Автомат питания достаточной мощности, чтобы выдержать пусковой ток (смотрите внимательно документацию)
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
SEV 125 |
| Усилитель мощности |
|
DSA 1K |
| Сила (синусоидальная вибрация) |
Н |
1000 |
| Сила (случайная вибрация) |
Н |
700 |
| Частотный диапазон |
Гц |
DC...4500 |
| Ускорение (синусоидальная вибрация) |
g |
50 |
| Максимальный ход (пик-пик) |
мм |
20 |
| Масса загрузки |
кг |
12 |
| Диаметр стола, мм |
мм |
125 |
| Виброскорость (пик) |
м/с |
1,2 |
| Масса движущего элемента |
кг |
2 |
| Выходная мощность усилителя |
|
45 В, 25 А |
| Входное сопротивление, |
кОм |
10 |
| Габариты (длина х ширина х высота) |
мм |
540х375х495 |
| Масса вибростенда |
кг |
400 |
Сделать заказ и запросить дополнительную информацию по SEV-125/DSA 1K Вы можете здесь.
