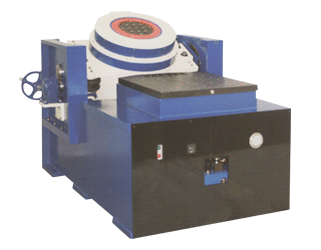

Вибростенд SEV-240/DSA10K
-
F (сила) = 10000 H;
-
f (частотный диапазон) = DC...3200 Гц;
-
A (ускорение) = 75 g;
-
S (перемещение) = 38 мм;
-
m (масса загрузки) = 260 кг
Виброиспытательные стенды серии SEV 240 предназначены для проведения испытаний на устойчивость к воздействию вибрации, а также ресурсных испытаний, контроля качества изделий средних массогабаритных показателей. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET017-U по программам:
- синусоидальной вибрации по ГОСТ 28203,
- широкополосной случайной вибрации по ГОСТ Р 51502,
- классического удара по ГОСТ 28213 и ГОСТ 28215,
- виброудара по ГОСТ РВ 20.39.304.
- Совместим с любыми датчиками
- Легкая подвесная система
- Прочная конструкция обеспечивает длительный срок службы.
- Звукопоглотитель.
Виброиспытательная система SEV 240 состоит из вибростенда и усилителя мощности и управляется контроллером ZET017-U. Контроль параметров вибрации осуществляется по каналам обратной связи от датчиков (акселерометров, велосиметров, датчиков перемещения), устанавливаемых на столе вибростенда и испытуемом изделии. Оператор задает профиль испытаний и контроллер системы управления вибростендами ZET017-U обеспечивает воспроизведение вибростендом заданного профиля в автоматическом режиме.

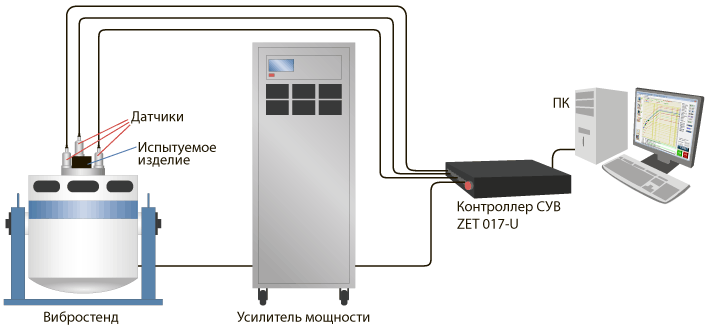

Схема испытаний вибрацией на базе системы управления вибростендами ZET 017-U
В базовую комплектацию входят:
- Анализатор спектра в черном корпусе с красной кнопкой ZET017-U4.
- Система управления вибростендами ZET017-U
- Вибропреобразователи ВС 111 и ВС 110
- Крепежный магнит, крепежный кубик
- Мастика
|
Вибростенд |
|
Усилитель мощности |
|
Система охлаждения |
|
Набор инструментов для монтажа вибростенда (ключи, отвертки) |
|
Расширительный стол, который крепится к штоку вибростенда |
Дополнительно для работы потребуется следующее оборудование:
- Компрессор - для накачки пневматической подушки внутри стенда, которая поддерживает шток
- Генератор сигнала или система управления
- Автомат питания достаточной мощности, чтобы выдержать пусковой ток (смотрите внимательно документацию)
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
SEV 240 |
| Усилитель мощности |
|
DSA 10K |
| Сила (синусоидальная вибрация) |
Н |
10000 |
| Сила (случайная вибрация) |
Н |
10000 |
| Частотный диапазон |
Гц |
DC...3200 |
| Ускорение (синусоидальная вибрация) |
g |
75 |
| Максимальный ход (пик-пик) |
мм |
38 |
| Масса загрузки |
кг |
260 |
| Диаметр стола, мм |
мм |
240 |
| Ускорение при синусоидальной вибрации |
g |
75 |
| Виброскорость (пик) |
м/с |
1,7 |
| Масса движущего элемента |
кг |
14 |
| Резонансная частота |
Гц |
2800 |
| Масса вибростенда |
кг |
1500 |
| Выходная мощность усилителя |
|
80 В, 125 А |
| Входное сопротивление, |
кОм |
10 |
| Габариты (длина х ширина х высота) |
мм |
1000х660х880 |
Сделать заказ и запросить дополнительную информацию по SEV-240/DSA10K Вы можете здесь.
