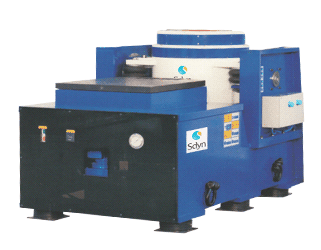

Вибросистема SEV-360/DSA 45K
-
F (сила) = 35000 H;
-
f (частотный диапазон) = DC...2800 Гц;
-
A (ускорение) = 100 g;
-
S (перемещение) = 51 мм;
-
m (масса загрузки) = 350 кг
Виброиспытательные стенды серии SEV 360 предназначены для виброиспытаний изделий во всех областях промышленности, а также для проведения испытаний в научно-исследовательских лабораториях. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET 017-U по программам синусоидальной вибрации (по ГОСТ 28203), широкополосной случайной вибрации (ГОСТ Р 51502), ударных воздействий (по ГОСТ 28213 и ГОСТ 28215), виброударов (по ГОСТ РВ 20.39.304).
ОСОБЕННОСТИ:- Совместим с любыми датчиками.
- Легкая и прочная подвесная система.
- Прочная конструкция обеспечивает длительный срок службы.
- Автоматическое центрирование корпуса.
- Изоляция корпус.
- Звукопоглотитель.
- Пневмоопора.
Виброиспытательная система SEV 360 состоит из вибростенда и усилителя мощности и управляется контроллером системы управления вибростендами ZET017-U. Контроль параметров вибрации осуществляется по каналам обратной связи от датчиков (акселерометров, велосиметров, датчиков перемещения), устанавливаемых на столе вибростенда и испытуемом изделии. Оператор задает профиль испытаний и контроллер системы управления вибростендами ZET017-U обеспечивает воспроизведение вибростендом заданного профиля в автоматическом режиме.
Схема испытаний вибрацией на базе системы управления вибростендами ZET 017-U
В базовую комплектацию входят:
- Анализатор спектра в черном корпусе с красной кнопкой ZET017-U4.
- Система управления вибростендами ZET017-U
- Вибропреобразователи ВС 111 и ВС 110
- Крепежный магнит, крепежный кубик
- Мастика
|
Вибростенд |
|
Усилитель мощности |
|
Система охлаждения |
|
Набор инструментов для монтажа вибростенда (ключи, отвертки) |
|
Расширительный стол, который крепится к штоку вибростенда |
Дополнительно для работы потребуется следующее оборудование:
- Компрессор - для накачки пневматической подушки внутри стенда, которая поддерживает шток
- Генератор сигнала или система управления
- Автомат питания достаточной мощности, чтобы выдержать пусковой ток (смотрите внимательно документацию)
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
SEV 360 |
| Усилитель мощности |
|
DSA 45K |
| Диаметр стола, мм |
мм |
360 |
| Сила (синусоидальная вибрация) |
Н |
35000 |
| Сила (случайная вибрация) |
Н |
35000 |
| Частотный диапазон |
Гц |
DC...2800 |
| Ускорение (синусоидальная вибрация) |
g |
100 |
| Максимальный ход (пик-пик) |
мм |
51* |
| Масса загрузки |
кг |
350 |
| Виброскорость (пик) |
м/с |
1,8 |
| Масса движущего элемента |
кг |
35 |
| Резонансная частота |
Гц |
2600 |
| Масса вибростенда |
кг |
3500 |
| Выходная мощность усилителя |
|
150 В, 300 А |
| Входное сопротивление, |
кОм |
10 |
| Габариты (длина х ширина х высота) |
мм |
1420х885х1165 |
Сделать заказ и запросить дополнительную информацию по SEV-360/DSA 45K Вы можете здесь.
