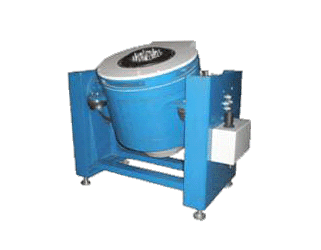

Вибростенд ВЭД-4000
ОПИСАНИЕ:
-
F (сила) = 4000 H;
-
f (частотный диапазон) = 5...4000 Гц;
-
A (ускорение) = 70 g;
-
S (перемещение) = 50 мм;
-
m (масса загрузки) = 200 кг.
Вибрационная электродинамическая установка ВЭД-4000 предназначена для испытаний изделий на воздействие вибрации различного типа:
- синусоидальной вибрации по ГОСТ 28203;
- широкополосной случайной вибрации по ГОСТ Р 51502;
- классического удара по ГОСТ 28213 и ГОСТ 28215;
- виброудара по ГОСТ РВ 20.39.304.
- Вибростенды могут комплектоваться горизонтальными столами скольжения.
- Направление вибрации - вертикальное или горизонтальное.
- Вибростенды имеют пневморазгрузку подвижных частей.
- Виброустановки комплектуются усилителями класса D (кпд около 96%) с воздушным охлаждением (силовые модули TIRA или LDS).
- Вибростенды могут комплектоваться камерами климата (Feutron, Clima).
- Доставка потребителю, пусконаладочные работы и аттестация виброустановок может осуществляться нашим предприятием.
|
 |
Вибростенд имеет чугунную литую станину. Система амортизации корпуса вибростенда обеспечивает виброизоляцию от станины в рабочем диапазоне частот и устраняет необходимость использования специального фундамента в большинстве случаем применения (при вертикальной и горизонтальной вибрации). Благодаря этому вибростенды устанавливаются на бетонный пол и без дополнительных креплений сохраняют устойчивость при испытаниях тяжелых и крупногабаритных изделий.
После окончания работы нагрузку со стола вибростенда (оснастку, испытуемое изделие, контрольные датчики) можно не снимать.
После выхода воздуха из системы пневморазгрузки, стол вибростенда опустится в нижнее положение на упоры и может находиться в этом положении неограниченное время. Такое положение стола не оказывает вредного влияния на элементы подвески стола.
В комплект поставки системы входят:
- Вибростенд (воспроизведение вибраций)
- Усилитель мощности с системой подмагничивания (Усиление сигнала с генератора на вибростенд)
- Вентиляционная установка (Вибростенд охлаждается вентилятором, а воздух, используемый в качестве охлаждающего агента, проходит через фильтр)
- Компрессор системы пневморазгрузки и виброизоляции (Система пневмозагрузки подвижных частей автоматически выставляет стол вибростенда в нулевое положение при нагрузке от 0 до максимальной)
В базовую комплектацию входят:
- Анализатор спектра в черном корпусе с красной кнопкой ZET017-U4.
- Система управления вибростендами ZET017-U
- Вибропреобразователи ВС 111 и ВС 110
- Крепежный магнит, крепежный кубик
- Мастика
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
ВЭД-4000 |
| Сила (синусоидальная вибрация) |
Н |
4000 |
| Сила (ШСВ (СКЗ) |
Н |
2800 |
| Сила (удар) |
Н |
8000 |
| Частотный диапазон |
Гц |
5...4000 |
| Ускорение (синусоидальная вибрация) |
g |
70 |
| Ускорение (ШСВ (СКЗ) |
g |
48 |
| Ускорение (удар) |
g |
120 |
| Максимальный ход (пик-пик) |
мм |
50 |
| Масса загрузки |
кг |
200 |
| Частота резонанса подвижной системы |
Гц |
>3400 |
| Частота резонанса подвески стола |
Гц |
<5 |
| Максимальная скорость |
м/с |
1,8 |
| Диаметр рабочего стола* |
мм |
170 |
| Масса подвижной системы |
кг |
5,8 |
| Мощность усилителя |
кВА |
5 |
| Система охлаждения |
|
воздушная |
| *диаметр стола вибростенда, размер и расположение крепежных отверстий могут быть выполнены по согласованию при заказе | ||
Сделать заказ и запросить дополнительную информацию по ВЭД-4000 Вы можете здесь.
