СДЛ-048

Система диагностики лифтов СДЛ-048

• Выполнение измерений, необходимых при диагностике лифтов по ГОСТ Р 53781:

• определение замедления при посадке кабины на ловители;

• определение ускорения (замедления) кабины при эксплуатационных режимах и при экстренном торможении.

• Автоматический расчёт параметров.

• Возможность работы в автономном режиме.

Система диагностики лифтов СДЛ-048 предназначена для выполнения измерений, необходимых при диагностике лифтов.СДЛ-048 позволяет выполнять измерения следующих параметров по ГОСТ Р 53781:

• среднее значение замедления кабины при посадке на ловители плавного торможения, м/с²;
• максимальное значение замедления кабины при посадке на ловители резкого торможения, м/с²;
• время превышения замедления 25 м/с² при посадке кабины на ловители резкого торможения, с;
• значение ускорения (замедления) кабины при эксплуатационных режимах и при экстренном торможении, м/с².

Измерения проводятся автономно с записью сигналов на sd-карту. Записанные сигналы переписываются на ПК и анализируются программным обеспечением, входящим в состав СДЛ 048. При подключении к ноутбуку измерения могут проводиться в режиме реального времени.

В состав системы диагностики лифтов СДЛ048 входят:

• регистратор ZET 048 (№48742 в реестре СИ РФ),
• акселерометр ВС 201 и ВС 202 (№49619 в реестре СИ РФ),
• первичная поверка оборудования
• программное обеспечение "Система диагностики лифтов".

Ускорение (замедление) лифта фиксируется акселерометром и преобразуется в пропорциональный электрический сигнал, который оцифровывается регистратором и записывается на sd-карту. Оцифрованный сигнал обрабатывается на ПК с помощью программного обеспечения "Система диагностики лифтов", на экран выводятся результаты измерений с индикатором соответствия нормам ГОСТ Р 53871-2010.

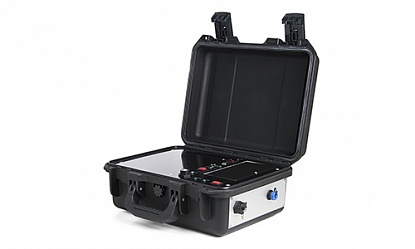

Оборудование комплектуется в удобный кейс для быстрой и простой работы с системой.

Программа «Система диагностики лифтов» предназначена для диагностики лифтов в соответствии с пунктами Б.10 и Б.11 приложения Б ГОСТ Р 53781-2010:

• определение замедления при посадке кабины на ловители;
• определение ускорения (замедления) кабины при эксплуатационных режимах и при экстренном торможении.

Измерения могут проводиться в режиме реального времени либо автономно с последующей обработкой в программе «Система диагностики лифтов». В результате анализа сигналов с датчиков отображаются следующие параметры:

• среднее значение замедления кабины при посадке на ловители плавного торможения;
• максимальное значение замедления кабины при посадке на ловители резкого торможения;
• время превышения замедления 25 м/с² при посадке кабины на ловители резкого торможения.

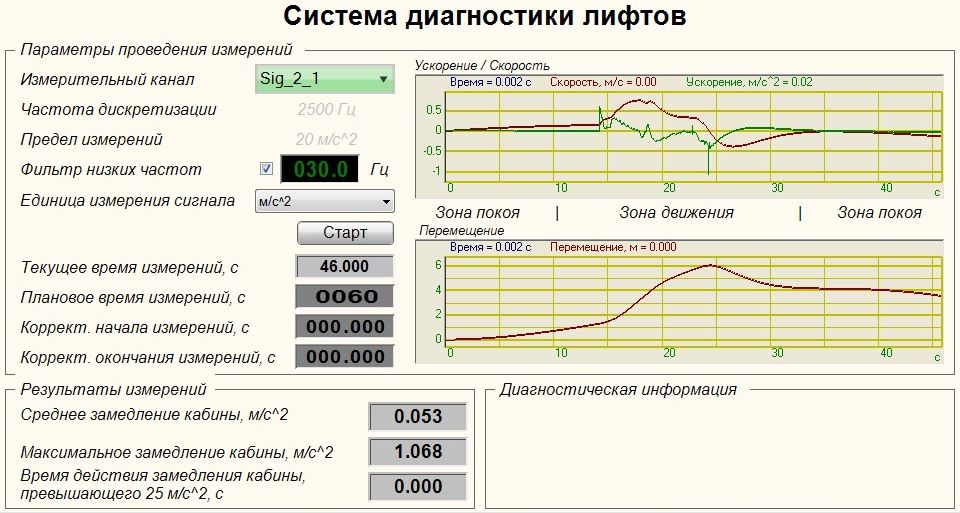

На панели «Параметры проведения измерений» задаётся измерительный канал акселерометра, разрешение фильтрации сигнала акселерометра при помощи фильтра низких частот, а также его частота среза. Опция фильтрации низких частот полезна в тех случаях, когда в спектре сигнала акселерометра присутствуют высокочастотные составляющие, порождаемые различными факторами. Применяя фильтр с допустимой частотой среза, можно избавиться от нежелательных результатов измерений, особенно при измерении последних двух параметров в данном окне. Также на панели «Параметры проведения измерений» отображаются частота дискретизации по каналу акселерометра, его предел измерений, связанный с возможностями регистратора, а также графики ускорения, скорости и перемещения.

При нажатии кнопки «Старт» запускается сбор данных, начинает изменяться текущее время измерений, а название меняется на «Стоп». По нажатию кнопки «Стоп» перестает изменяться текущее время измерений и появляется значение общего времени измерений. Одновременно с этим отображаются графики.

По окончанию измерений в панели «Результаты измерений» отображаются все измеренные величины.
