Система контроля сейсмических воздействий СКСВ
ОПИСАНИЕ:
-
определение уровня сейсмического воздействия на нефтепровод или другое техническое сооружение
-
выдача сигналов типа "сухой контакт" при превышении уровней 6 и 8 (5 и 7) баллов по шкале MSK64
-
полная автоматизация
-
синхронная работа удаленных сейсмостанций
-
масштабируемость
-
бездемонтажная калибровка и контроль питания датчиков
-
разрешение Ростехнадзора на применение во взрывоопасных зонах
СКСВ измеряет интенсивность сейсмического воздействия в местах расположения сейсмопреобразователей как в единицах ускорения, скорости и/или перемещения, так и в баллах по шкале MSK-64. В случае превышения одного из трёх задаваемых порогов по интенсивности (например: 2, 4 и 6 баллов) СКСВ формирует сообщения, передаваемые в сторонние системы различными способами: сигналы типа «сухой контакт» или цифровые сигналы по выбранным протоколам
Основной задачей сервера СКСВ является архивирование выходных сигналов сейсмопреобразователей в цифровом виде.
Система соответствует требованиям ГОСТ 53166-2008 «Воздействие природных внешних условий на технические изделия. Общая характеристика. Землетрясения».
|
Интенсивность землетрясения, баллы |
Интервалы масимальных укорений грунта, см/с2, при периоде 0,1 с и более |
Интервалы максимальных скоростей колебаний грунта, см/с |
|
6 |
30-60 |
3,0-6,0 |
|
7 |
61-120 |
6,1-12,0 |
|
8 |
121-240 |
12,1-24,0 |
|
9 |
241-480 |
24,1-48,0 |
СКСВ предназначена для проведения контроля за движением участков поверхности земли при воздействии на них землетрясений, взрывов, и других естественных или техногенных факторов. СКСВ может применяться как в различных системах защиты технических сооружений (газо и нефтепроводов, электростанций, и др.), так и для получения текущей информации о сейсмической обстановке, для чего СКСВ имеет возможность интеграции в сторонние системы через протоколы ОРС, ModBas, а также через БД.
- Многопараметрическое детектирование землетрясений и оценка уровня сейсмического воздействия на фоне помеховых сигналов.
- Автоматическая выдача предупреждающих сигналов в случае сейсмической опасности.
- Регистрация и хранение оцифрованных сигналов сейсмодатчиков в непрерывном режиме, с привязкой к московскому времени.
- Отображение временных реализаций (трендов) исходных сигналов сейсмоприемников и сопроводительной информации с различной степенью детализации по времени и по сигналам.
- Передача оцифрованных сигналов в сторонние системы.
- Контроль работоспособности оборудования и удаленное сервисное обслуживание составных частей.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Характеристика |
Описание |
Примечание |
| Используемые сейсмопреобразователи |
Трёхкомпонентные акселерометры ВС 1313 |
Возможна замена |
| Кол-во порогов по интенсивности |
3 |
Значения порогов настраиваемые |
| Измеренные значения сейсмической интенсивности |
В баллах по шкале MSK-64 от 0 до 12 баллов |
Погрешность ±1 балл или ±4% |
| Рекомендуемое расстояние между сейсмопреобразователя и в сейсмостанции |
Не менее 100 м |
|
| Диапазон определяемых расстояний от сейсмостанции до эпицентра |
Для настроек по умолчанию от 30 до 700 км. Погрешность 10%, но не менее ±20 км |
|
| Частотный диапазон сигналов |
От 0.3 до 30 Гц* |
При изменении настроек возможен другой диапазон |
| * См. ГОСТ Р 8..852-2013 ГСИ. Государственная поверочная схема для средств измерений единиц длины, скорости, ускорения и плоского угла для сейсмометрии | ||

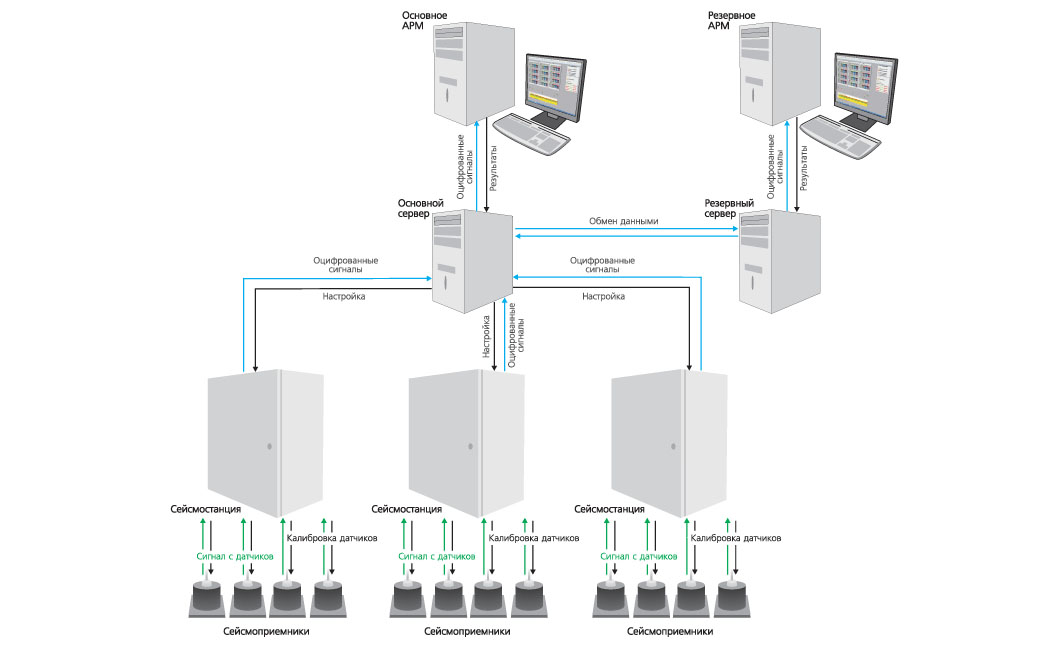

СКСВ включает в себя набор сейсмостанций, автоматизированное рабочее место (АРМ) оператора СКСВ и выделенный сервер. Для повышения надёжности количество АРМ-ов и серверов может быть увеличено, в этом случае все они будут дублировать работу друг друга. Сейсмостанция СКСВ — это до 4 сейсмопреобразователей, регистратор, выполняющий преобразование выходных сигналов сейсмопреобразователей в цифровой вид, промышленный компьютер для выполнения первичной обработки информации, модуль GPS/ГЛОНАСС для синхронизации времени, а также другое вспомогательное оборудование.

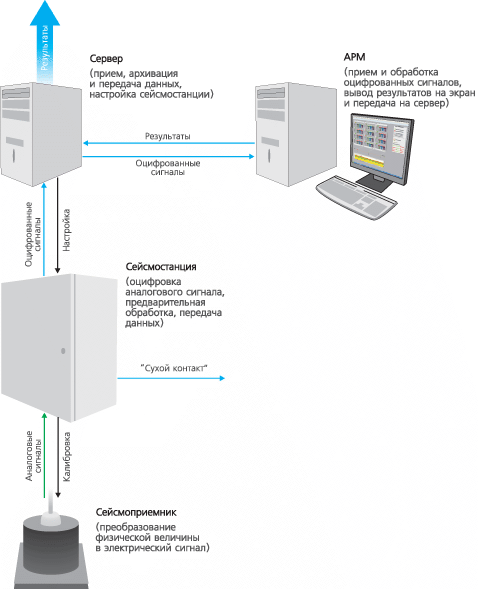

ФУНКЦИОНАЛЬНЫЕ УЗЛЫ СКСВ:
- Сейсмоприемники ВС 1313 - для преобразования физической величины ускорения в электрический сигнал.
- Сейсмостанция ZET 048 - для оцифровки аналоговых сигналов с сейсмоприемников, первичной обработки этих сигналов, передачи обработанных данных и выдачи сигналов типа "сухой контакт".
- Сервер - для приема данных с сейсмостанций, передачи их на АРМ (автоматизированное рабочее место), приема данных с АРМ, архивации всей информации и передачи информации в смежные системы.
- АРМ (автоматизированное рабочее место) СКСВ отображает масштабируемую карту региона расположения сейсмостанций, информацию об их текущей работоспособности, журнал зарегистрированных событий. Также имеется количественная информация о текущей сейсмической обстановке.
Дополнтиельно к вышеперечисленному оборудованию потребуется следующие оборудования и услуги:
- Антенна измерительная GPS
- Мачта для GPS-антенны
- Специализированное программное обеспечение для шкафа приемо-регистрирующей аппаратуры СКСВ ZET 048 (ZETLAB SEISMO)
- Поверка сейсмоприемника пъезоэлектрического ВС 1313 (первичная)
- Поверка регистратора сейсмического цифрового ZET 048-I16 (первичная)
- Адаптер для подключения сервера к консольному коммутатору
- Системное и прикладное программное обеспечение СКСВ для сервера
- Специализированное программное обеспечение СКСВ для АРМ оператора
- Сервисное оборудование для обслуживания пунктов контроля сейсмических воздействий и сервера системы контроля сейсмических воздействий
Сделать заказ и запросить дополнительную информацию по СКСВ Вы можете здесь.
