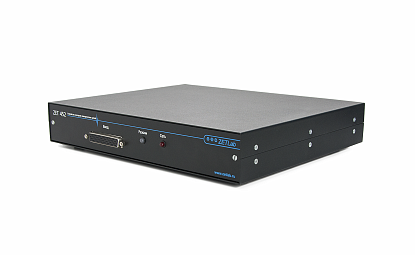

Устройство контроля электрических цепей ZET 452
ОПИСАНИЕ:
-
72 измерительных канала (с возможностью расширения до 1152 каналов);
-
диапазон измеряемых сопротивлений 0,1 Ом – 200 МОм;
-
диапазон измеряемых сопротивлений изоляции 1 – 100 МОм;
-
600 проверок в минуту при измерении сопротивления и 30 проверок в минуту при измерении сопротивления изоляции;
-
идентификация до 32 подключаемых изделий (автозагрузка программы проверки);
-
внесен в Госреестр под номером 52328
Автоматизированное устройство контроля электрических цепей ZET 452 предназначено для измерения сопротивления электрических цепей и сопротивления изоляции электрических цепей в автоматическом режиме по заданной программе без участия оператора. Устройство более чем в 20 раз снижает время, требуемое на проведение проверок по сравнению с использованием стандартных измерительных приборов.
ПРЕИМУЩЕСТВА АВТОМАТИЗИРОВАННОГО ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЯ И СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ- Высокая производительность, снижает время на проведение проверок более чем в 20 раз;
- Выполняется 600 проверок в минуту при измерении сопротивления электрических цепей;
- Выполняется 30 проверок в минуту при измерении сопротивления изоляции;
- 72 измерительных канала (576 — при подключении ZET 452 МР; 1152 — при подключении ZET 454);
- Для проведения измерений достаточно подключить проверяемое изделие и запустить проверку;
- Полностью автоматизированный процесс проверки, автозагрузка программного обеспечения;
- Есть функция распознавания проверяемого прибора, исключающая ошибку выбора программы проверки;
- Сохранение сценария проверки в файл;
- Внесен в Госреестр под номером 52328.
Тестер проводного монтажа ZET 452 может быть использован автономно или в составе автоматизированных систем контроля монтажа:
- в испытательных и контрольно-измерительных комплексах;
- для осуществления сплошного контроля технологического процесса;
- при проведении приёмо-сдаточных испытаний;
- для научно-технических исследований.
Автоматизированное устройство контроля электрических цепей ZET 452 используется в работе автоматизированных стендов измерения и контроля кабельных сетей, об этом подробно изложено в статье Автоматизированный контроль кабельных сетей.
ПРИНЦИП РАБОТЫПринцип действия воспроизводящей части устройства контроля параметров электрических цепей основан на автоматическом управлении встроенными источниками опорного напряжения и подачи его на контакты контролируемых электрических цепей.
Принцип действия измерительной части устройства контроля параметров электрических цепей основан на преобразовании входного аналогового сигнала в цифровой с помощью аналого-цифрового преобразователя (АЦП).
Определение работоспособности и характеристик испытуемого изделия проводится посредством анализа их реакции на тестовое воздействие с выдачей результатов измерений на монитор ПК. Управление измерениями и индикация результатов реализовано на базе ПО "Контроль электрических цепей" (ZETCableTest). Результаты измерений сохраняются в постоянное запоминающее устройство (жесткий диск) в виде отчета в формате «*.xls».
 |

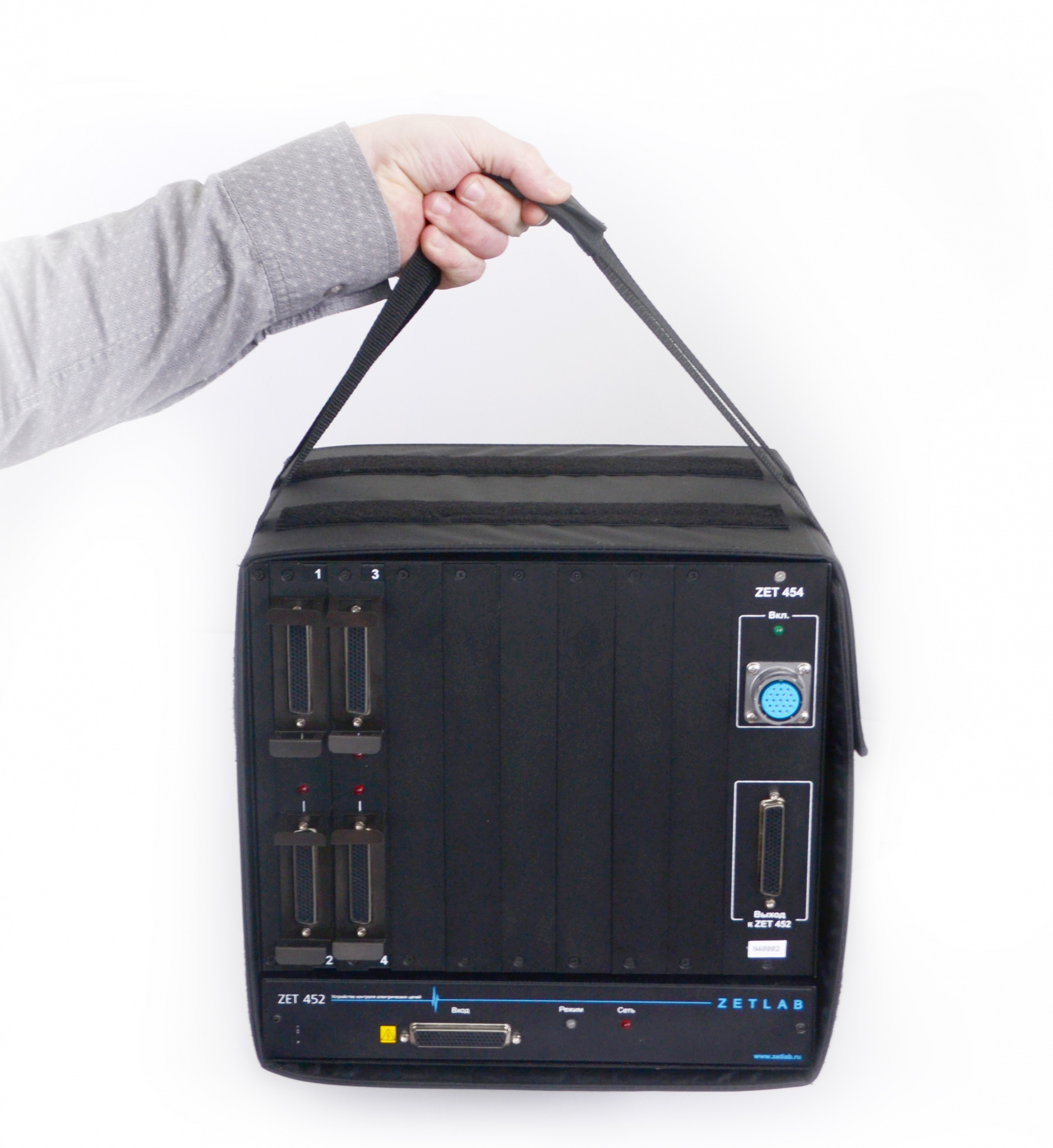

Устройство контроля электрических цепей ZET 452 комплектуется сумкой для удобства переноски и измерений
| Параметр | Ед. измерения | Значение |
|---|---|---|
|
Общие характеристики |
|
|
| Количество измерительных каналов |
|
72 |
| Число измерительных контактов при подключении модулей расширения ZET 452 МР |
|
576 |
| Число измерительных контактов при использовании блока коммутации ZET 454 |
|
1152 |
| Максимальная потребляемая мощность |
Вт |
110 |
|
Измерение сопротивления |
|
|
| Диапазон измеряемых сопротивлений |
|
0,1 Ом – 200 МОм |
| Испытательное напряжение постоянного тока |
В |
2,5 |
| Пределы допускаемой погрешности измерения сопротивления, в диапазоне: |
|
|
| (0,1 – 0,199) Ом |
Ом |
±0,06 |
| (0,2 – 0,999) Ом |
Ом |
±0,1 |
| (1 – 10) Ом |
Ом |
±0,3 |
| 10 Ом – 1 МОм |
% |
±3 |
| (1 – 200) МОм |
% |
±10 |
|
Измерение сопротивления изоляции |
|
|
| Диапазон измеряемых сопротивлений изоляции |
МОм |
1 – 100 |
| Пределы допускаемой относительной погрешности измерения сопротивления изоляции |
% |
±20 |
| Испытательное напряжение постоянного тока "в режиме сопротивления изоляции" |
В |
100 |
| Опционально доступны испытательные напряжения |
В |
250 |
| Время выдержки испытательного напряжения при измерении сопротивления изоляции |
с |
2 – 60 |
|
Массогабаритные показатели |
|
|
| Вес |
кг |
3,5 |
| Габаритные размеры (длина×ширина×высота) |
мм |
302 х 260 х 72 |
|
Нормальные условия эксплуатации |
|
|
| Температура воздуха |
°С |
20±5 |
| Относительная влажность воздуха |
% |
30 – 80 |
| Атмосферное давление |
кПа |
84 – 106 |
|
Рабочие условия соответсвуют группе 3 по ГОСТ 22261 |
|
|
| Температура окружающего воздуха |
°С |
5 – 40 |
| Относительная влажность воздуха |
% |
до 90 |
| Напряжение питания сети переменного тока |
В |
220±22 |
| Частота питания сети переменного тока |
Гц |
50±0,5 |
| Средняя наработка на отказ не менее |
ч |
8000 |
| Средний срок службы устройства не менее |
лет |
5 |
| Ежегодное ресурсное испытание проводится в объеме 50 млн измерений на изделие | ||

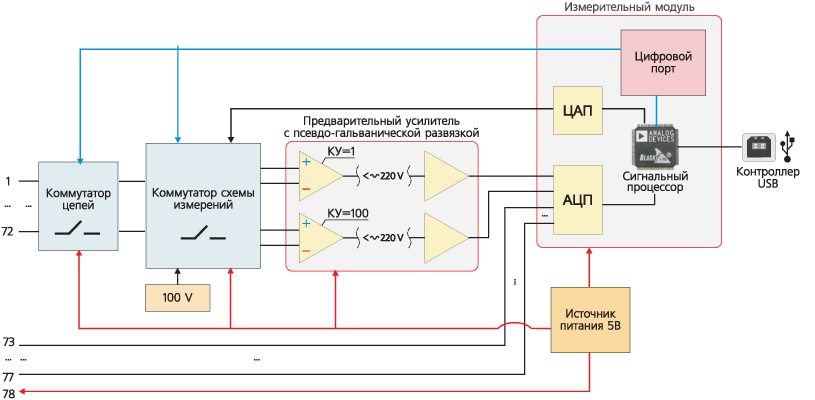

Коммутатором цепей выбирается два контакта контролируемой цепи, которые подключаются при помощи коммутатора к схеме измерений, соответствующей выбранной проверке (измерение сопротивления или измерение сопротивления изоляции). Управление коммутаторами осуществляется с помощью цифрового порта.
Предварительный усилитель передает сигналы на АЦП, где происходит измерение напряжения в цепи. В зависимости от диапазона, в который попадает измеряемое напряжение, сигналы передаются без усиления или с коэффициентом усиления 100, который автоматически учитывается при расчетах.
Сигнальный процессор сохраняет данные во внутренней памяти для дальнейшей передачи контроллеру USB. По измеренным значениям напряжения в программе «Контроль параметров электрических цепей» осуществляется расчет сопротивления проверяемой цепи.
Цифро-аналоговый преобразователь (ЦАП) служит для формирования тестового напряжения 2,5 В при проверке сопротивления электрических цепей, а также для формирования возбуждающего сигнала синусоидальной формы различной частоты при проверке электрической емкости.
Источник напряжения 100 В служит для задания тестового напряжения в режиме контроля сопротивления изоляции. Линии 73 — 78 служат для формирования двоичного кода, который обеспечивается подключением перемычек с контактов «73» — «77» на контакт «78» (опция автоматического определения модификации контактного устройства).
Источник питания 5 В служит для питания элементов устройства контроля параметров электрических цепей ZET 452.
