Измерение ГДШ

Измерение ГШД

• Программно-аппаратный комплекс, предназначенный для проведения измерений гидродинамического шума (ГДШ) согласно «Методике контроля гидродинамического шума судового оборудования (МКГШО – 96)»

«Измерение ГДШ» — аппаратно-программный комплекс для контроля гидродинамического шума (ГДШ) опытных и серийных образцов судового оборудования гидравлических систем (ГС): насосов, арматуры, теплообменных аппаратов и фильтров.

Состав комплекса «Измерение ГДШ»:
— Гидрофоны ВС 312-М
— Анализатор спектра ZET 017-U8
— ПК с программным обеспечением (ZETLAB ANALIZ, ZETVIEW, Программа «Измерение ГДШ»).

Измерения ГДШ в программе производятся в соответствии с документом «Методика контроля гидродинамического шума судового оборудования (МКГШО – 96)». Контроль ГДШ донно-бортовой арматуры, насосов внутренних систем и теплообменных аппаратов, устанавливаемых в межбортовом пространстве, выполняет в диапазоне частот 5...1000 Гц, а остального оборудование — в диапазоне 5...10 000 Гц.

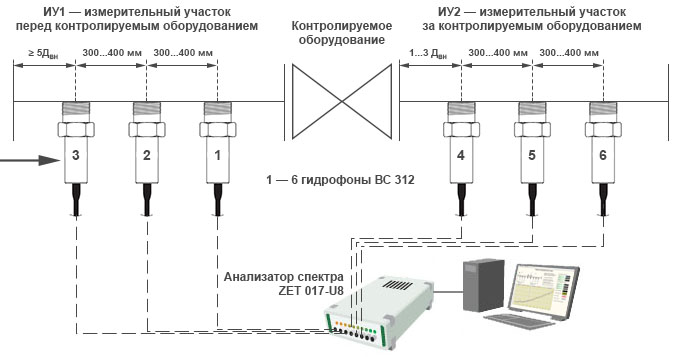

Косвенный метод измерений заключается в записи сигналов с 6 гидрофонов, возникающих под воздействием переменного давления при работе контролируемого образца оборудования и обработке по алгоритмам согласно разделу 7 методики «МКГШО – 96», с целью определения уровней регламентной характеристики ГДШ в третьоктавных полосах частот в децибелах относительно нулевого порога Р_П=2х10^-5 Па с доверительным интервалом ±4 дБ при доверительной вероятности 0,95.

Регламентная характеристика – это характеристика, формируемая для сравнения уровней ГДШ опытного образца с требованиями.

Примечание: согласно методике «МКГШО – 96» измерения проводятся по записям сигналов с гидрофонов с помощью двухканального анализатора. Предлагаемый комплекс включает 8-канальный анализатор спектра ZET 017-U8 и позволяет рассчитывать модули взаимных спектров гидрофонов в режиме реального времени.

Результатом измерений являют значения взаимных спектров пар гидрофонов, по которым рассчитывается общий уровень шума перед контрольным оборудованием и за ним (уровни звуковой составляющей в точках 1 и 4) в третьоктавных полосах. Полученные значения выводятся на графике, а также записываются в отчёт.
