Градуировка датчиков угловых скоростей
ОПИСАНИЕ:-
сплошной контроль параметров следующих устройств: датчиков угловых скоростей, датчиков угла поворота, датчиков положения корпуса, датчиков положения вала и других датчиков, выходные параметры которых определяются углом поворота или скоростью вращения
Автоматизированный испытательный стенд "Градуировка датчиков угловых скоростей" представляет собой программно-аппаратный комплекс, предназначенный для сплошного контроля параметров следующих устройств:
- датчиков угловых скоростей,
- датчиков угла поворота,
- датчиков положения корпуса,
- датчиков положения вала,
-
и других датчиков, выходные
параметры которых определяются углом поворота или скоростью
вращения.

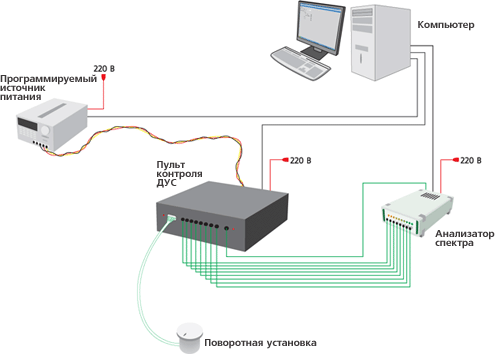

Стенд состоит из следующих функциональных узлов:
|
Наименование
|
Назначение
|
Примечание
|
|
Анализатор спектра ZET 017
|
Измерение напряжения
выходных сигналов датчиков Воспроизведение тестирующих сигналов
|
Серийно изготавливаемый модуль
|
|
Пульт контроля ДУС
|
Коммутация питающих и тестирующих сигналов с
входными каналами проверяемого изделия и
поворотной установки
|
Разрабатываемый модуль
|
|
Программируемый источник питания
|
Питание датчика
|
Серийно изготавливаемый модуль
|
|
Поворотный механизм
|
Вращение датчика с установленной частотой °/с
|
Серийно изготавливаемый модуль
|
|
Программное обеспечение
|
Управление испытаниями в автоматическом режиме
|
Разрабатывается в среде графического программирования SCADA ZETView
|
|
Дополнительно стенд может комплектоваться приспособлениями для крепления датчиков, приспособлениями для вращения датчиков угловых скоростей без гиромотора.
|
||
Стенд обеспечивает следующие функции управления:
- питание датчика угловых скоростей в процессе проведения испытаний,
- питание гиромотора датчиков с гиромотором для обеспечения заданной частоты вращения датчика,
-
автоматическое управления поворотной установкой для обеспечения
требуемых режимов работы (вращение по/против часовой стрелки с
заданной угловой скоростью).
Стенд обеспечивает измерение следующих параметров:
- контроль тока потребления датчика,
- контроль пускового тока (для датчиков с гиромотором),
- контроль частоты вращения датчика,
- измерение напряжения сигнала датчика при различных угловых скоростях вращения поворотной установки (и различных частотах вращения датчика угловых скоростей),
-
определение амплитуд переходного колебательного процесса
датчика.
Автоматизированный испытательный стенд "Градуировка датчиков угловых скоростей"
