Программно-аппаратный комплекс "Регистратор ударов"
ОПИСАНИЕ:-
Испытания на устойчивость при воздействии механических ударов одиночного и многократного действия.
-
Полностью автоматический режим испытаний.
-
Протокол испытаний в универсальном формате.
-
Встроенная схема защиты.
Аппаратно-программный комплекс «Регистратор ударов» (далее АПК РУ) является регистрирующим оборудованием и предназначен для измерения и записи параметров ударных воздействий, производимых на ударных стендах любой конструкции.
СОСТАВНЫЕ ЧАСТИ- Ударный стенд ВСТС-450(750)/1000
- Анализатор спектра ZET 017-U4
- Усилители заряда ZET 440
- Компьютер (см. требования)
- SCADA-проект «Регистратор ударов»
Управление ударным стендом осуществляется с помощью контроллера ZET 017-U4 в программе «Регистратор ударов». Параметры испытания контролируются с помощью акселерометров, установленных на ударном стенде; датчики подключаются к контроллеру ZET 017-U4 с помощью усилителя заряда ZET 440.
В программе задаётся профиль испытаний, производятся расчёты, параметры отображаются в численном и графическом виде. По итогам испытаний формируется протокол. Все данные также записываются в архив.

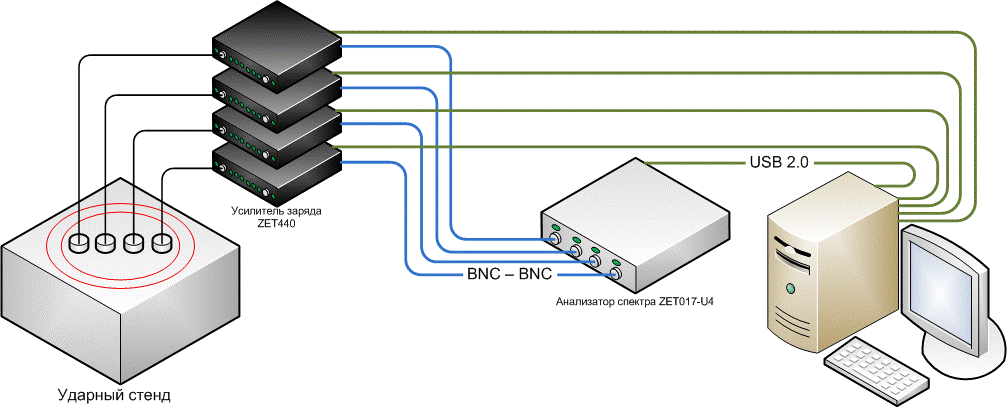

Рисунок 1. Схема соединения устройств для АПК «РУ».
Система позволяет измерять следующие параметры:
- амплитуду удара,
- длительность удара,
- длительность нарастающего фронта,
- длительность ниспадающего фронта,
- энергию, выделившуюся при ударе.
Программа отображает графики последних зарегистрированных ударных импульсов и позволяет накладывать на них шаблоны стандартных форм.
SCADA-проект «Регистратор ударов» содержит следующие страницы:
- Регистратор.
- Таблица.
- Настройки.
Страница «Регистратор»
Страница предназначена для настройки параметров ожидаемых ударов, задания порогового значения для обнаружения ударов, сохранения отчёта и отображения графиков.
В нижнем левом углу расположены счётчик числа зафиксированных ударов и элементы для задания параметров ожидаемых ударов: длительность удара, амплитуда и пороговое значение (порог можно задать фиксированный, так и относительно амплитуды ожидаемых ударов). Также в нижней части окна выбирается метод вычисления амплитуды удара, уровень подсчёта длительности удара и ожидаемой формы удара.

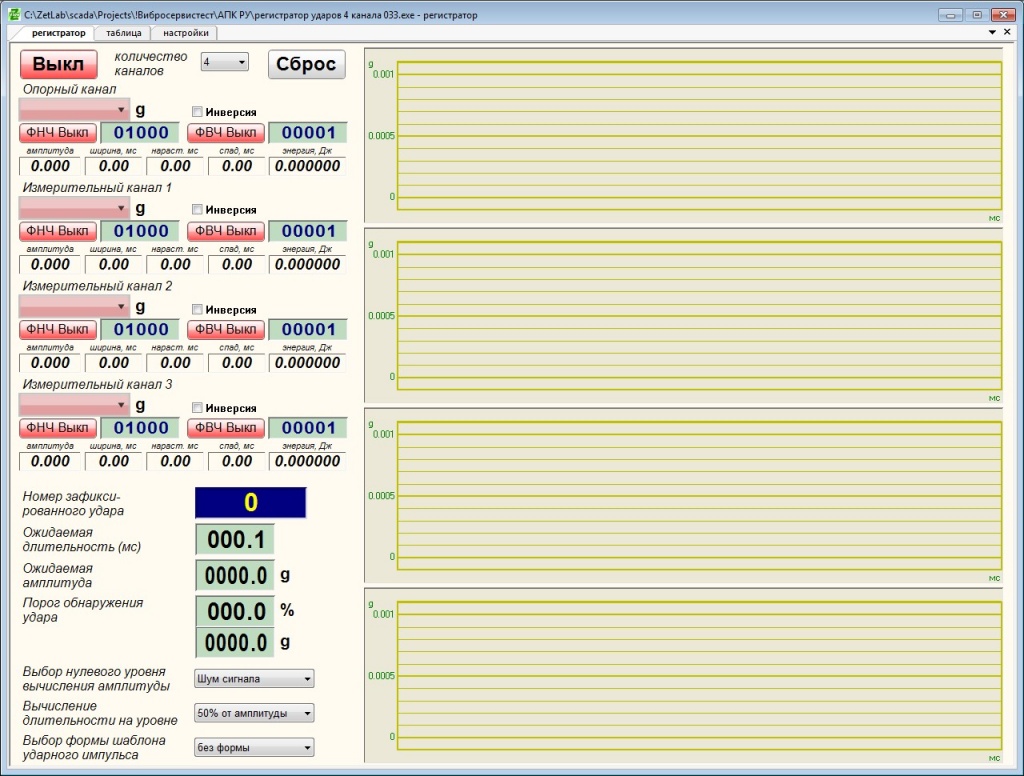

Рисунок 2. Страница «Регистратор».
Страница «Таблица»
Страница предназначена для записи параметров зарегистрированных ударов в таблицу, также на ней выбирается файл отчёта и размер записываемых блоков.
Большую часть страницы занимает таблица, в которую заносятся все зарегистрированные удары с параметрами. Параметры выбираются галочками, расположенными над таблицей. При снятии галочки соответствующие столбцы скрываются.
Кнопка с фиксацией «Сохранять/Не сохранять» систематически (если нажата) сохраняет в текстовом виде графики ударов по выбранным каналам с формой шаблона. Сохраняемые файлы имеют расширение DTU, которые можно посмотреть программой «Просмотр результатов».

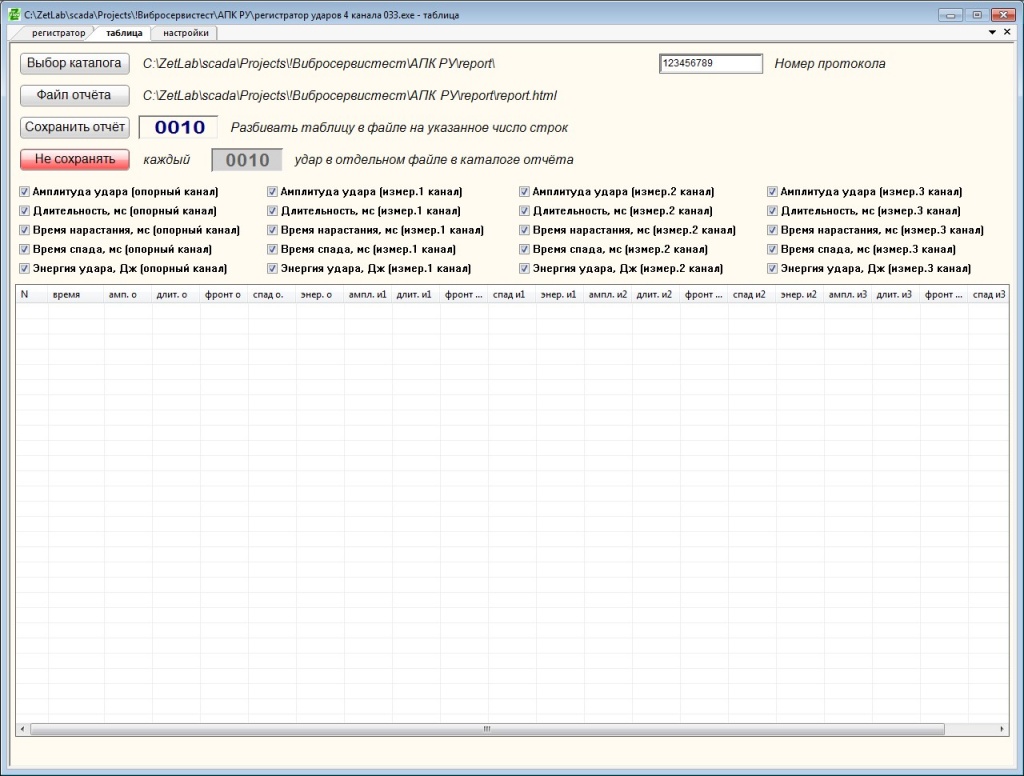

Рисунок 3. Страница «Таблица».
Страница «Настройки»
Страница предназначена для задания общей информации об испытаниях.
Вверху страницы расположены компоненты для выбора опорного и измерительных каналов. На странице «настройки» эти элементы не подписаны, но логика соблюдается и здесь: верхний элемент — опорный канал, под ним — первый измерительный, далее второй измерительный и внизу третий измерительный.
Имеются элементы управления блоками усилителей заряда ZET440: выпадающие списки для выбора частоты среза фильтра нижних частот и коэффициента усиления и поле для ввода серийного номера устройства ZET440.
В левой нижней части страницы находятся три кнопки с фиксацией «Проверять/Не проверять», которые включают проверки на отрыв датчиков, на превышение заданного уровня или занижение заданного уровня.
Справа внизу находятся селекторы для задания масс подвижных частей: массы испытуемого изделия, массы расширительного стола и массы подвижной части ударной установки. Под ними расположен индикатор, считающий суммарную массу подвижных частей.

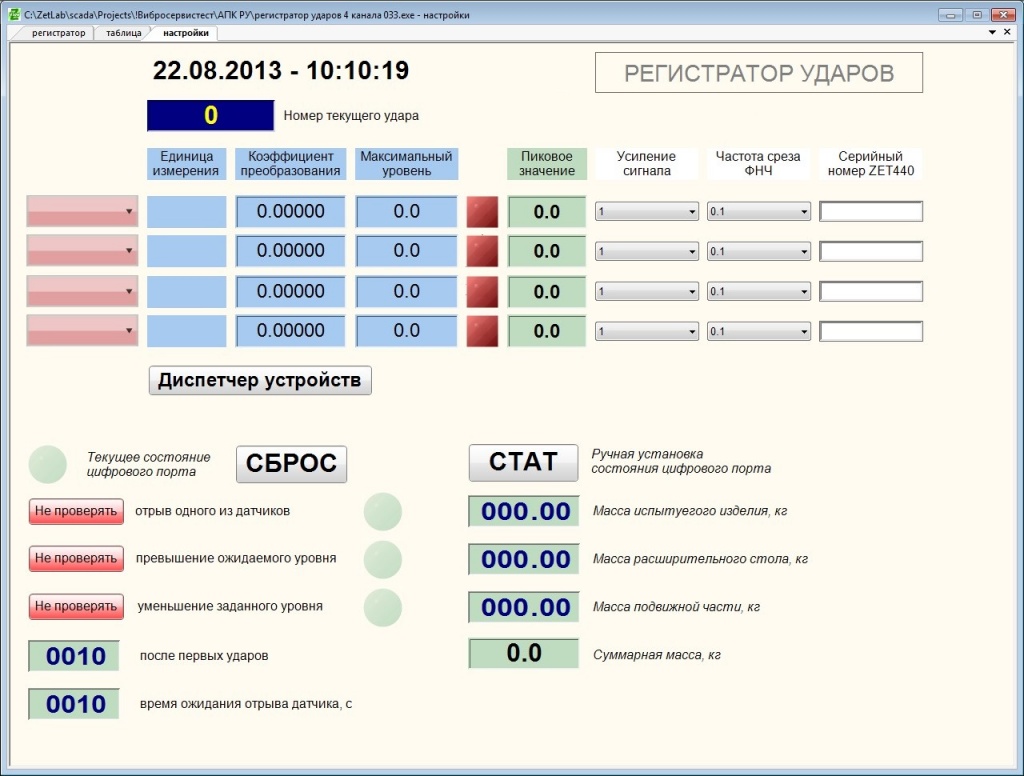

Рисунок 4. Страница «Настройки».
ОТЧЁТНОСТЬОтчёты по итогам испытаний представляются в виде HTML файла (файл на языке разметки гипертекста). HTML файлы читаются в любой операционной системе с помощью программы интернет браузера, также они могут быть прочитаны текстовыми процессорами, такими как Microsoft Word или OpenOffice.org Writer. Файл отчёта содержит таблицу с номером удара, временем регистрации и параметрами по вибродатчикам. Параметры ударов записываются в сам файл, а изображения сохраняются в директорию, указанную в проекте на странице «таблица» кнопкой «выбор каталога».
Каждые 10000 ударов создаётся новый файл для записи отчёта с другим порядковым номером. Это было сделано для того, чтобы можно было открыть файл отчёта для просмотра без долгового ожидания.
При включении кнопки «Сохранять» каждый удар в отдельном файле, периодически будут сохраняться файлы в формате DTU с графиками ударов. Файл DTU, по-умолчанию, открывается программой «Просмотр результатов» из комплекта ПО ZETLAB. В файл сохраняются графики ударов и форма ударного импульса, если она выбрана. Программа «Просмотр результатов» позволяет изменять масштаб графика, выбрать значения в произвольный момент, распечатать графики на принтере. Периодичность сохранения файлов задаётся соответствующим селектором.
