Аттестация вибростендов

Аттестация вибростендов

• позволяет проводить как первичную, так и последующие периодические аттестации вибростендов

• подтверждение возможности воспроизведения условий испытаний в пределах допускаемых отклонений

• установление пригодности использования виброустановки в соответствии с его назначением

• проведения периодической и первичной аттестаций вибростендов на соответствие техническим требованиям согласно ГОСТ Р 8.568-97 "Аттестация испытательного оборудования" и ГОСТ 25051.3-83 "Установки испытательные вибрационные электродинамические. Методы и средства аттестации"

• В процессе испытаний определяется рабочий диапазон частот и резонансные частоты виброустановки

Комплекс предназначен для проведения первичной и периодической аттестаций вибростендов на соответствие техническим требованиям согласно ГОСТ Р 8.568-97 "Аттестация испытательного оборудования" и ГОСТ 25051.3-83 "Установки испытательные вибрационные электродинамические. Методы и средства аттестации". В процессе испытаний определяется рабочий диапазон частот и резонансные частоты виброустановки.

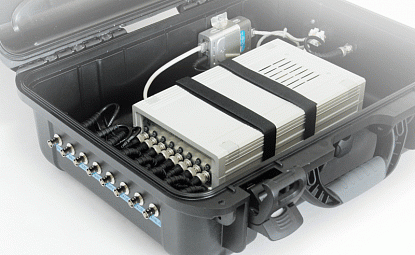

• Анализатор спектра на шине USB 2.0 (ZET 017-U8);
• Вибропреобразователи;
• SCADA проект "Аттестация электродинамических вибростендов";
• Инструкция-методика по проведению аттестации вибростендов с использованием анализаторов спектра и SCADA проекта "Аттестация электродинамических вибростендов" .

Основная цель аттестации виброустановки - подтверждение возможности воспроизведения условий испытаний в пределах допускаемых отклонений и установление пригодности использования виброустановки в соответствии с его назначением. Данный комплекс позволяет проводить как первичную, так и последующие периодические аттестации вибростендов.

При аттестации вибростендов проводятся следующие действия:

• Опробование установки;
• Определение нестабильности виброускорения и частоты;
• Определение диапазонов виброускорения, виброперемещения и частоты;
• Определение коэффициентов гармоник ускорения и/или перемещения;
• Определение коэффициентов поперечных составляющих;
• Определение коэффициента неравномерности распределения;
• Определение резонансной частоты подвески и первой резонансной частоты подвижной системы;
• Определение вибрационного шума на столе вибростенда;
• Определение пределов погрешности поддержания ускорения и/или перемещения в контрольной точке;
• Определение пределов погрешностей воспроизведения ускорения и перемещения в контрольной точке;
• Проверка функционирования установки в условиях нагрузки, приложенной по линии, перпендикулярной к рабочей оси вибростенда;
• Проверка функционирования установки в условиях ее нагружения допустимым моментом от эксцентриситета нагрузки.

В ГОСТ 25051.3-83 приведен полный перечень приборов - средств аттестации - применение которых обеспечит правильность аттестации и достоверность результатов: виброметр ускорения и перемещения, измеритель коэффициента гармоник, анализатор гармоник, частотомер, электронно-лучевой осциллограф, амперметр, вольтметр, измеритель магнитной индукции и т.д. В нашем случае аттестация вибростенда обойдется гораздо "меньшей кровью" - необходим только анализатор спектра на шине USB (ZET017-U8), набор акселерометров и SCADA проект "Аттестация электродинамических вибростендов".
