Система поверки микрофонов и шумомеров
Система поверки микрофонов и шумомеров
ОПИСАНИЕ:-
проведение первичной и периодической поверки шумомеров и измерительных микрофонов по ГОСТ 8.257-84 ГСИ
Система поверки шумомеров и микрофонов позволяет проводить следующие виды испытаний по ГОСТ 8.257:
- определение частотной характеристики шумомера по диффузному полю;
- определение погрешности шумомера на опорной частоте 1000 Гц;
- определение частотных характеристик А, B, C, D;
- определение погрешности шкалы переключателя пределов измерения;
- определение нижнего предела динамического диапазона;
- испытание индикатора перегрузки;
- определение нелинейных искажений.
Для выполнения пункта 5.4 по ГОСТ 8.257-84 ГСИ "Определение частотной характеристики шумомера по диффузному полю" собирается схема, показанная на рис.1.
С помощью генератора анализатора спектра формируется сигнал с заданным опорным уровнем на усилитель актюатора. Усиленный сигнал передается на актюатор, который оказывает воздействие на микрофон. С помощью шумомера измеряются характеристики микрофона и передаются на ПК.

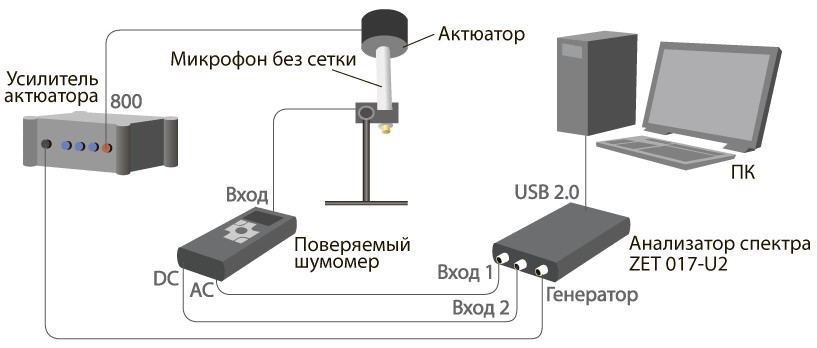

Рисунок 1. Схема для выполнения пункта 5.4 по ГОСТ 8.257-84 ГСИ
Для выполнения пункта 5.6 по ГОСТ 8.257-84 ГСИ "Определение погрешности шумомера на опорной частоте 1000 Гц" собирается схема, показанная на рис.2.
В калибратор помещается микрофон с сеткой (в предыдущем пункте ее необходимо было убрать) и предусилителем. У калибратора необходимо выбрать уровень 94 дБ. Уровень 94 дБ устанавливается после включения калибратора по умолчанию. После включения калибратор начинает оказывать звуковое воздействие на микрофон. С помощью поверяемого шумомера измеряются значения и передаются на ПК через анализатор спектра ZET 017.

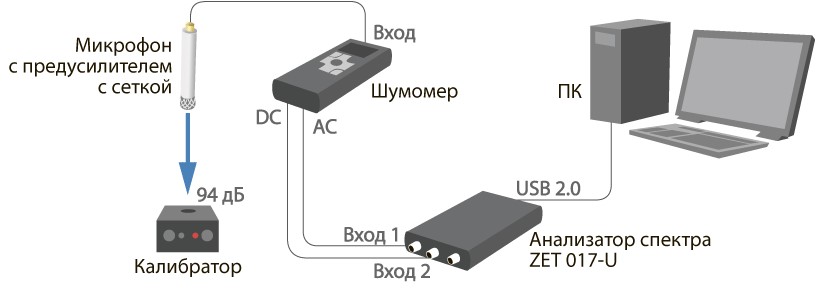

Рисунок 2. Схема для выполнения пункта 5.6 по ГОСТ 8.257-84 ГСИ
Для выполнения пунктов
- 5.7 по ГОСТ 8.257-84 ГСИ "Определение частотных характеристик шумомера A, B, C, D"
- 5.8 по ГОСТ 8.257-84 ГСИ "Определение погрешности шкалы переключателя пределов измерения"
собирается схема, показанная на рис.3.
Напряжение с генератора ZET 017 подается через эквивалент электрического импеданса и предусилитель микрофона на вход шумомера. Далее измеренные поверяемым шумомером значения передаются на ПК через анализатор спектра.

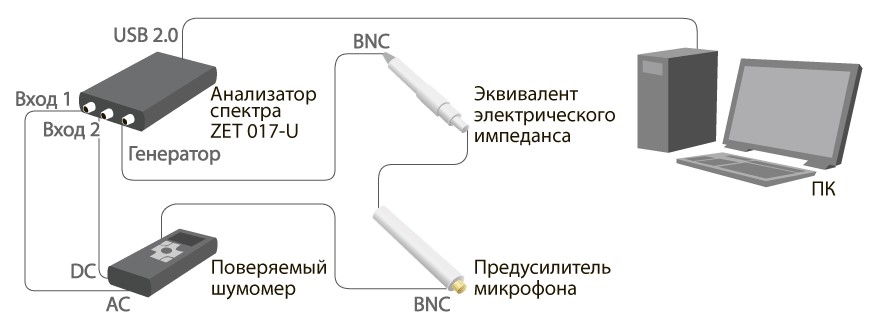

Рисунок 3. Схема для выполнения пункта 5.7 и 5.8 по ГОСТ 8.257-84 ГСИ
Для выполнения пунктов
- 5.9 по ГОСТ 8.257-84 ГСИ "Определение нижнего предела динамического диапазона"
- 5.13 по ГОСТ 8.257-84 ГСИ "Испытание индикатора перегрузки"
- 5.14 по ГОСТ 8.257-84 ГСИ "Определение нелинейных искажений"
собирается схема, показанная на рис.4.

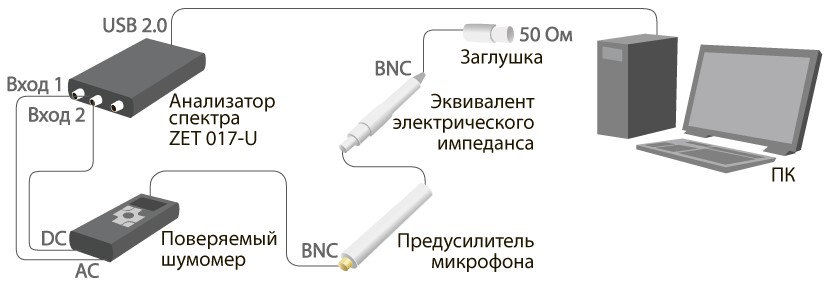

Рисунок 4. Схема для выполнения пункта 5.9, 5.13 и 5.14 по ГОСТ 8.257-84 ГСИ
