Система поверки гидрофонов
ОПИСАНИЕ:-
проведение первичной и периодической поверки гидрофонов
Стенд поверки блока управления гидрофонов является автоматизированным рабочим местом для проведения первичной и периодической поверки гидрофонов. Существует два способа поверки гидрофонов: в воде и в воздухе.

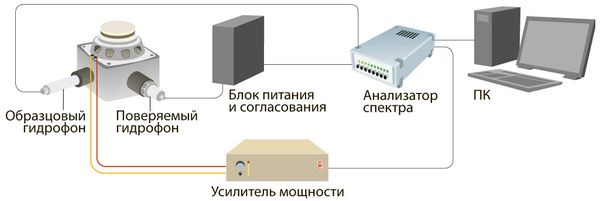

СТЕНД ПОВЕРКИ ГИДРОФОНОВ В ВОЗДУХЕСтенд в воздухе состоит из следующих функциональных узлов:
| Наименование | Назначение |
| Образцовый гидрофон | Для проведения проверки испытуемых гидрофонов методом сличения с образцом. |
| Воздушный пистанфон | Эталонный генератор звуковой синусоидальной волны. |
| Блок питания | Питание проверяемого устройства. |
| Анализатор спектра | Генерация электрических сигналов с нормированными метрологическими параметрами. |
| Усилитель мощности | Усиление сигнала, подаваемого с генератора. |
В пистанфон (испытальную камеру) устанавливается образцовый и поверяемый гидрофон. Сигнал со встроенного генератора анализатора спектра типа ZET 017 через усилитель мощности поступает на испытательную камеру. В результате колебаний динамика в камере меняется давление. Выходные сигналы образцового и поверяемого гидрофона поступают обратно на вход анализатора спектра. Далее измеряемые значения передаются на ПК с предустановленным ПО ZETLAB.

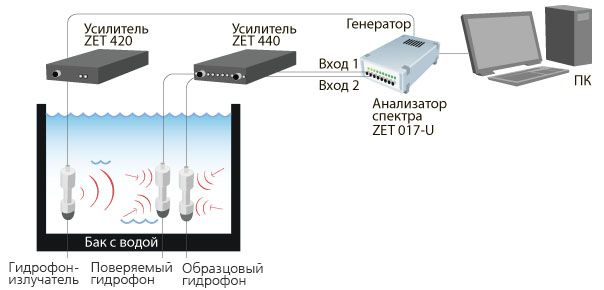

СТЕНД ПОВЕРКИ ГИДРОФОНОВ В ВОДЕФункциональные узлы стенда поверки гидрофонов в воде:
| Наименование | Назначение |
| Эталонный гидрофон | Проведение проверки испытуемых гидрофонов методом сличения с образцом. |
| Излучаемый гидрофон | Передача звуковых сигналов. |
| Анализатор спектра | Генерация электрических сигналов с нормированными метрологическими параметрами. |
| Усилитель мощности ZET 420 | Усиление сигнала, подаваемого с генератора на гидрофон. |
| Усилитель мощности ZET 440 | Усиление сигнала, подаваемого с генератора на анализатор. |
В бак с водой помещаются излучаемый гидрофон, например ВС 311, поверяемый и эталонный гидрофоны. С генератора (выход анализатора спектра) на гидрофон через усилитель мощности ZET 420 подается напряжение. Гидрофон ВС 311 начинает излучать звуковые сигналы, которые получают поверяемый и эталонный гидрофоны. Полученные сигналы поступают на анализатор спектра через усилитель мощности, предназначенный для усиления передаваемых сигналов. Усилители мощности выбираются в зависимости от гидрофонов. Далее амплитудно-частотные характеристики поверямого и эталонного гидрофонов сравнивают на компьютере с установленным ПО ZETLAB.
Индивидуальные данные и кривые частотной характеристики приводятся в паспорте, прилагаемом к каждому гидрофону.
