Система поверки сейсмодатчиков

ОПИСАНИЕ:

• проведение периодической поверки и калибровки сейсмоприёмников абсолютным методом

• программное обеспечение, входящее в состав системы, позволяет полностью автоматизировать процесс поверки

• протокол испытаний по заданной форме

• оборудование внесено в реестр СИ РФ

Поверка сейсмоприёмников должна проводиться в области низких частот, где относительный метод измерений, используемый при поверке вибродатчиков, не даёт необходимой точности. Дело в том, что образцовые акселерометры имеют неравномерную АЧХ в области низких частот. Поэтому для поверки сейсмодатчиков требуется другой подход.

Использование датчика перемещения полностью решает проблему точного воспроизведения вибрации на низких частотах и контроля параметров в процессе проведения испытаний.

ПРИНЦИП РАБОТЫ СИСТЕМЫ ПОВЕРКИ СЕЙСМОПРИЁМНИКОВ

Принцип измерений следующий: с помощью датчика перемещений контролируются параметры воспроизводимой вибростендом вибрации — перемещение и частота. По этим данным в режиме реального времени рассчитываются виброскорость и виброускорение и корректируется напряжение, подаваемое на вибростенд, чтобы обеспечить параметры согласно профилю испытаний. После стабилизации осуществляется анализ сигнала, отдаваемого поверяемым сейсмоприёмником, и рассчитывается его коэффициент преобразования на заданной частоте. Измерения проводятся в каждой точке 1/3 октавного ряда во всём частотном диапазоне поверямого сейсмоприёмника, после чего определяется неравномерность АЧХ.

АППАРАТНАЯ ЧАСТЬ СТЕНДА ПОВЕРКИ СЕЙСМОДАТЧИКОВ

Итак, главные действующие «лица», задействованные в процессе поверки вибродатчиков:

Вибростенд (в комплекте с усилителем мощности). Основной критерий выбора вибростенда — частотный диапазон, точность воспроизведения вибрации.

Датчик перемещений. Основной критерий выбора — диапазон измеряемых перемещений, точность измерения. Рекомендуем использовать оптические либо вихретоковые датчики перемещений.

Анализатор спектра. Осуществляет управление вибростендом и измерение сигналов с датчиков. В комплекте со SCADA-проектом «Поверка сейсмодатчиков» позволяет проводить измерения в автоматическом режиме.

Примечание: для проведения других видов испытаний на вибростенде рекомендуем приобрести анализатор спектра в модификации «СУВ» — система управления вибростендами, в состав которой входят программы «Широкополосная случайная вибрация», «Классический удар», «Виброудар» и другие.

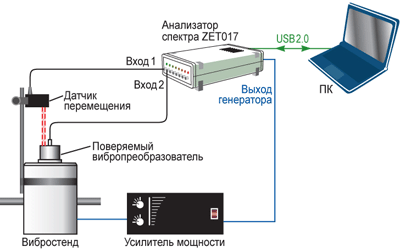

ПОВЕРОЧНАЯ СХЕМА

Поверочная схема имеет следующий вид:

На вибростенд устанавливают поверяемый сейсмоприёмник. Датчик перемещения крепится таким образом, чтобы лазерный луч падал на поверяемый датчик параллельно его измерительной оси. Датчики подключаются к входным каналам анализатора спектра. Сигнал с генератора (выход анализатора спектра), поступает на усилитель мощности и катушку возбуждения вибростенда. Генератор обеспечивает сканирование на заданных частотах и поддержание заданного уровня вибрации по показаниям датчика перемещений.

ПРОГРАММНАЯ ЧАСТЬ

в интерфейсе программы пользователь задаёт частотный диапазон и амплиту виброперемещения, с которым необходимо проводить поверку. По показаниям датчика перемещения определяется значение уровня вибрации, на которое делится измеренное значение напряжения на выходе сейсмоприёмника — так рассчитывается коэффициент преобразования датчика для каждой частоты. Конечным результатом поверки является заполненный протокол испытания.

Шаблон протокола редактируется как обычный документ.

ОБЛАСТИ ПРИМЕНЕНИЯ

Система поверки сейсмодатчиков предназначена для:

• поверки сейсмодатчиков;
• поверки сейсмопримников;
• поверки велосиметров;
• поверки датчиков перемещения.

Программа позволяет измерять коэффициент преобразования по ускорению (в g или м/с²), скорости (в мм/с) или перемещению (в мм) и рассчитывает неравномерность АЧХ.

ДЕМОНСТРАЦИЯ ВОЗМОЖНОСТЕЙ СИСТЕМЫ

Если у вас остались вопросы или сомнения, и вы хотите увидеть систему в действии, пожалуйста свяжитесь с нашими менеджерами с помощью онлайн-консультанта или по телефону +74957393919. По предварительной договорённости, мы проводим демонстрацию оборудования в нашем офисе, а также дистанционно в режиме вебинаров (см. график вебинаров).

Сделать заказ и запросить дополнительную информацию по Система поверки сейсмодатчиков Вы можете здесь.
