ZET 017

Система поверки анализаторов спектра ZET 017

• осуществление выходного контроля анализаторов спектра, а также для их первичная и периодическая поверка

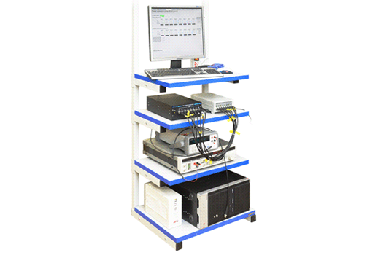

Испытательный стенд "Поверка анализаторов спектра" является автоматизированным рабочим местом по осуществлению выходного контроля анализаторов спектра, а также их первичной и периодической поверке.

Стенд состоит из следующих функциональных узлов:

Стенд обеспечивает измерение следующих параметров:

• Поверка допускаемой относительной погрешности установки частоты встроенного генератора.
• Поверка допускаемой погрешности установки выходного постоянного напряжения встроенного генератора.
• Поверка допускаемой погрешности установки выходного переменного напряжения встроенного генератора.
• Поверка допускаемой погрешности измерения входного постоянного напряжения.
• Поверка собственных шумов и смещения постоянной составляющей входных каналов.
• Поверка допускаемой абсолютной погрешности измерения входного переменного напряжения.
• Поверка уровня собственных электрических шумов в октавном анализе.
• Поверка затухания октавных фильтров анализатора.
• Поверка уровня собственных электрических шумов в 1/3-октавном анализе.
• Поверка затухания октавных 1/3-фильтров анализатора.
• Поверка неравномерности амплитудно-частотной характеристики (АЧХ) анализатора.
• Поверка разности АЧХ измерительных каналов анализатора.
• Проверка питания датчиков стандарта ICP.

Поверка начинается с определения погрешностей воспроизведения сигналов постоянного и переменного тока (проверка генератора анализатора спектра). При условии, что анализатор спектра проходит проверку по данным пунктам, для дальнейших проверок используется генератор анализатора спектра, а параметры воспроизведения контролируются мультиметром. Это позволяет сократить количество приборов, требуемых для поверки анализатора спектра.

Использование коммутационного блока, управляемого программно, значительно упрощает поверку. Генератор и все входные каналы подключаются к пульту контроля анализатора спектра. Сигнал последовательно подается на каждый канал. Это избавляет оператора от необходимости вручную подключать генератор к каждому проверяемому каналу и значительно сокращает время измерений.

Кроме того, время проведения поверки также сокращается благодаря тому, что измерения, проводимые виртуальными приборами, осуществляются в максимально сжатые сроки, ограниченные только временем усреднения сигнала.

Еще одним преимуществ поверки в автоматическом режиме является высокая воспроизводимость. Показания мультиметра и анализатора спектра фиксируются в один и тот же момент времени. Кроме того, исключается "человеческий фактор".

По результатам измерений формируется отчет о поверке по заданной форме. В отчет вносятся полученные значения погрешностей по всем параметрам, предусмотренным методикой поверки, а также вывод о годности прибора, дата проведения поверки и дата следующей поверки.
