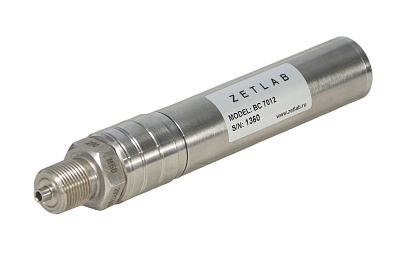

Цифровой датчик абсолютного давления ZET 7012-A PRESSURE-485
-
датчик с цифровым выходом RS-485
-
тип первичного преобразователя: встроенный датчик абсолютного давления
-
для использования в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности
Цифровой датчик абсолютного давления ZET 7012-A Pressure-485 состоит из первичного преобразователя и встроенного измерительного модуля. Первичный преобразователь осуществляет преобразование давления в аналоговый сигнал. Измерительный модуль оцифровывает сигнал с преобразователя и выдаёт значения давления в цифровом виде по интерфейсу RS-485 используя протокол Modbus.
На базе цифровых датчиков и управляющих модулей строятся:
- распределенные измерительные сети;
- системы измерения различных параметров;
- автоматизированные комплексы.
Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.
Цифровой датчик ZET 7012-A внесен в Госреестр СИ РФ под № 55763-13.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Измеряемый параметр |
|
абсолютное давление |
| Частота выдачи данных |
Гц |
5, 10, 25, 50, 125 |
| Область применения |
|
системы контроля и регулирования |
| Диапазон измерений |
МПа |
0-0.16 |
| Интерфейс передачи данных |
|
RS-485 |
| Погрешность (нелинейность, вариация и повторяемость), не более |
% |
±0,1 |
| Перегрузка |
Рном |
1,5 |
| Защита по входам от электростатического разряда 4 кВ |
|
есть |
| Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА) |
|
есть |
| Питание устройства |
В |
от 9 до 24 |
| Потребляемая мощность |
Вт |
0,5 |
| Габаритные размеры |
мм |
∅30х190 |
| Масса |
|
215-405* |
| Рабочий диапазон температур |
°C |
-40...+100 |
| *зависит от чувствительного элемента | ||
Цифровые датчики абсолютного давления ZET 7012-A Pressure-485 поставляются в комплекте с кабелем без соединителя со стороны подключения к измерительной сети и четырехконтактным разъёмом со стороны подключения к датчику. Обозначение контактов соединителя датчика давления и ответного разъема кабеля представлены на рисунках ниже. Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.
Примечание: цифровой датчик давления во взрывозащищенном исполнении имеет неразъемный кабель, соединенный через гермоввод. Маркировка жил кабеля и схема подключения к измерительной сети соответствуют таблице и рисунку ниже.
|
|
|||||||||||||||
|
|
Для подключения цифровых датчиков абсолютного давления ZET 7012-A Pressure-485 к системами ZETLAB или ZETVIEW используется преобразователь интерфейса RS-485 в USB — модуль ZET 7070. К одному модулю ZET 7070 может подключаться до 4 цифровых датчиков при использовании внутреннего блока питания ZET 7070 и до 60 датчиков — при использовании внешнего блока питания. На рисунке ниже представлена структурная схема распределенной системы измерения давления.
Схема распределенной системы измерения давления
Сделать заказ и запросить дополнительную информацию по ZET 7012-A Pressure-485 Вы можете здесь.
