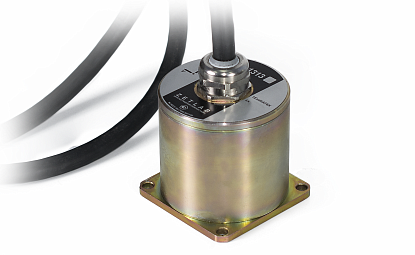

Сейсмоприемник BC 1313-S
-
трехкомпонентный сейсмоприемник с выходом по перемещению;
-
измеряемый параметр - виброперемещение;
-
чувствительность 0.05 В/мм
-
частотный диапазон 3...50 Гц;
-
встроенная система электрической калибровки и контроля питания.
Сейсмоприемники пьезоэлектрические ВС 1313-S предназначены для преобразования параметров вибраций в пропорциональный электрический сигнал.
Измерения проводятся одновременно по трем взаимноперпендикулярным осям X, Y и Z. Сейсмоприемники ВС1313-Sявляются сеймическими датчиками, выходные сигналы пропорциональны виброперемещению.
*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2, 0.5 В/(мм), соответственно уровень собственных шумов 2.5·10-2, 1·10-2, 5·10-3, 2.5·10-3, 1·10-3 мм и максимальное значение измеряемого ускорения 2.5, 1, 0.5, 0.25 и 0.1 мм.

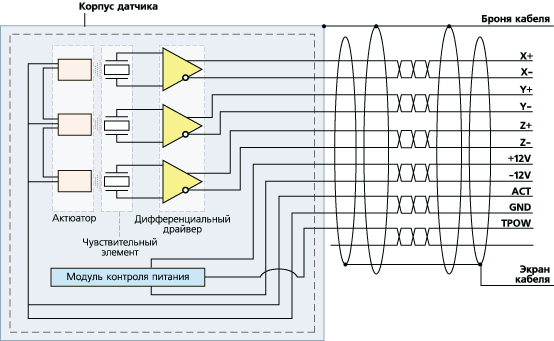

ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕЙСМОПРИЕМНИКА ВС 1313-S
- Измерений параметров вибрации низкого уровня и частоты;
- Системы мониторинга и контроля утечек;
- Мониторинг конструкций и зданий;
- Системы контроля сейсмических воздействий.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Измеряемый параметр |
виброперемещение |
|
| Чувствительность |
0,05 В/мм* |
|
| Предельное отклонение коэффициента преобразования от номинального значения |
% |
±10 |
| Частотный диапазон |
Гц |
3 - 50 |
| Неравномерность АЧХ |
дБ |
±1 |
| Нелинейность амплитудной характеристики, не более |
% |
±10 |
| Основная относительная погрешность, не более |
% |
±10 |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, не более |
%/°С |
±0,1 |
| Максимальное значение измеряемого ускорения |
мм |
10 |
| Уровень СКЗ собственных шумов, не более |
мм |
1·10-3 |
| Коэффициент преобразования в поперечном направлении, не более |
% |
5 |
| Собственная частота механического резонанса, не менее |
Гц |
900 |
| Встроенная система возбуждения чувствительного элемента с помощью актюатора |
определяется при заказе |
|
| Коэффициент нелинейных искажений, не более |
% |
±0,5 (при выходном напряжении 1 В); ±1,0 (при максимальном значении измеряемого параметра) |
| Коэффициент влияния магнитного поля 10 А/м, не более |
мм/с |
1,25·10-2 |
| Уровень постоянной составляющей выходного напряжения, не более |
мВ |
±200 |
| Сопротивление со стороны калибровочного входа, не менее |
Ом |
600 |
| Электрическое сопротивление изоляции, не менее |
МОм |
20 |
| Напряжение питания (биполярное) |
В |
±(10-15) |
| Кабель |
встроенный, без разъёма |
|
| Длина кабеля (определяется при заказе) | ||
| - стандартная |
м |
2 |
| - максимальная (кабель витая пара) |
м |
600 |
| Условия эксплуатации | ||
| - относительная влажность воздуха (при 25 °С) |
% |
20...90 |
| - атмосферное давление |
кПа |
84...106,7 |
| Температурный диапазон |
°С |
-40 ... +70 |
| Габаритные размеры (без кабеля), не более |
мм |
∅80х76 |
| Масса |
кг |
1,2 |
| Назначенная наработка на отказ, не менее |
часов |
10 000 |
| Средний срок службы, не менее |
лет |
10 |
| Степень защиты от попадания пыли и влаги |
IP68 |
|
| *По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2, 0.5 В/(мм), соответственно уровень собственных шумов 2.5·10-2, 1·10-2, 5·10-3, 2.5·10-3, 1·10-3 мм и максимальное значение измеряемого ускорения 2.5, 1, 0.5, 0.25 и 0.1 мм | ||
В стандартном исполнении сейсмоприёмники поставляются с кабелем с разделанным концом.
| Цвет жил кабеля | Маркировка | Назначение | |
| Витая пара | Зеленый | +X | Дифференциальный выход «+» канала X |
| Белый | -X | Дифференциальный выход «-» канала X | |
| Витая пара | Голубой | +Y | Дифференциальный выход «+» канала Y |
| Белый | -Y | Дифференциальный выход «-» канала Y | |
| Витая пара | Бледнокоричневый | +Z | Дифференциальный выход «+» канала Z |
| Белый | -Z | Дифференциальный выход «-» канала Z | |
| Витая пара | Розовый | +12 | Вход питания + |
| Белый | -12 | Вход питания - | |
| Витая пара | Бледножелтый | TPOW | Выход контроля питания |
| Белый | ACT | Вход актюатора | |
| Витая пара | Розовый | GND | Общий |
| Голубой | |||
| Желтый | SHLD | Экран кабеля | |
При синфазном включении объединить дифференциальные выходы «-» каналов с GND (Общий).

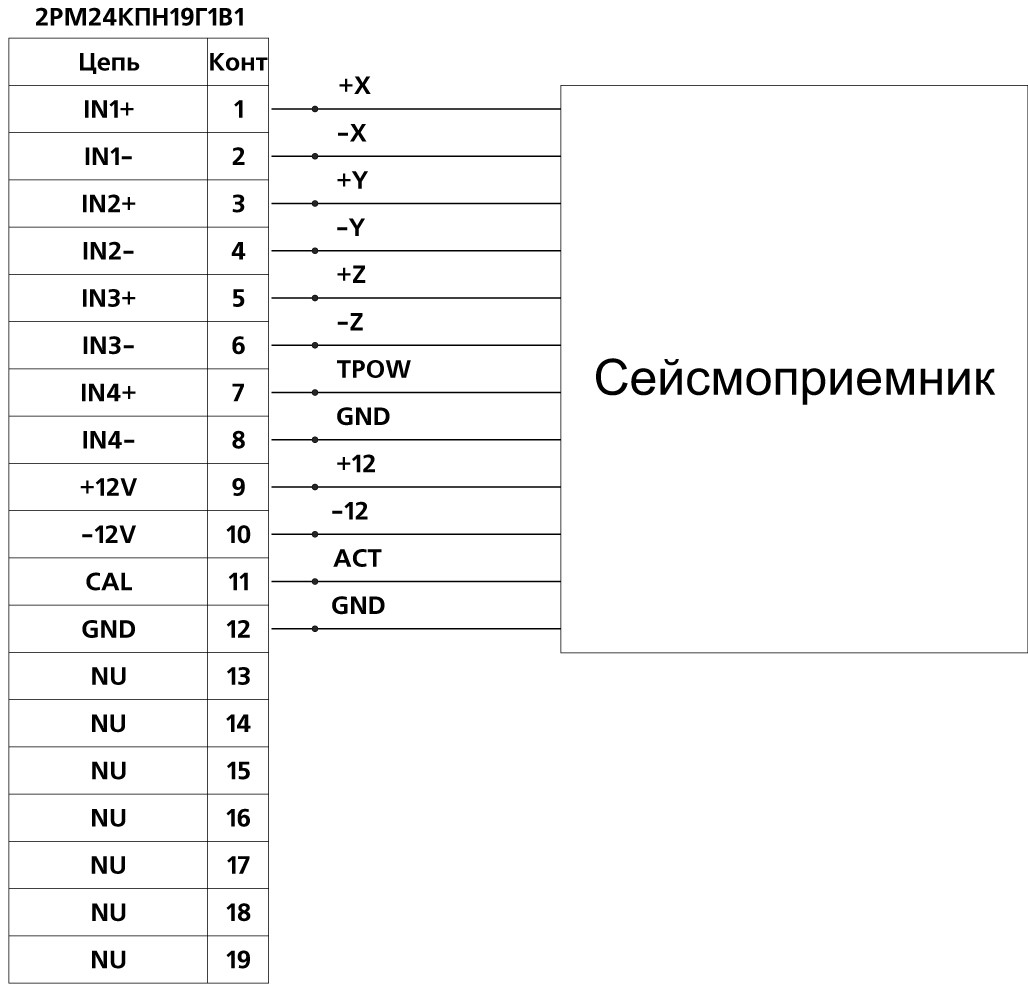

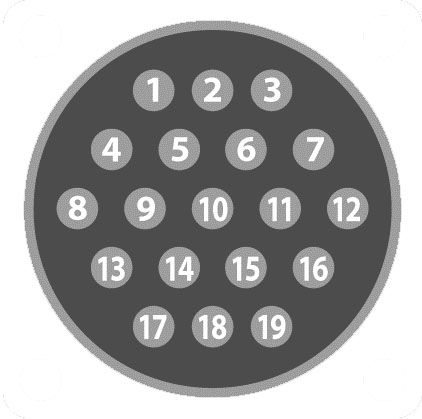

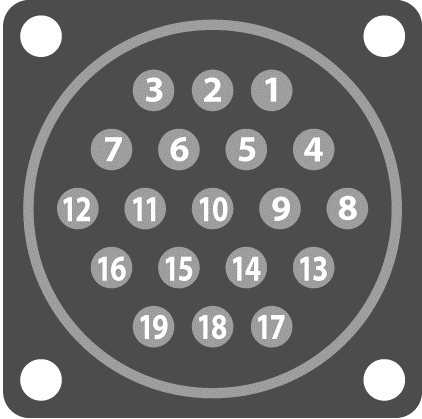

При приобретении сейсмодатчиков для подключения к регистратору ZET 048-E (необходимо указать в комментарии к заказу) датчики поставляются с разъемом 2РМ24КПН19Ш1В1 для подключения в соответствии со схемой соединений, представленной на рисунке.
|
 |
|
|
|
Программное обеспечение, входящее в комплект поставки сейсморегистратора, позволяет получать вторичные параметры вибрации (ускорение и перемещение) по сигналу с сейсмоприемника ВС 1313-S.
Результаты измерения могут выводиться на экран в численном или графическом виде, а также непрерывно записываться в файл с разбивкой по суткам/неделям. Также ПО ZETLAB SEISMO, поставляемое с сейсмостанциями, позволяет проводить мониторинг конструкций и зданий по сигналам с сейсмоприемников ВС 1313-S.

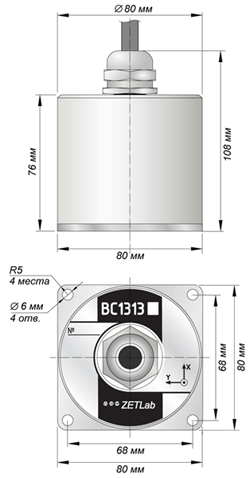

ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1313-S
|
Груз - основание массой 2,5 кг |
1 шт. |
|
Ножки для крепления в грунт (высокие) |
3 шт. |
|
Ножки для крепления на податливую поверхность(средние) |
3 шт. |
|
Ножки для установки на жесткую поверхность (низкие) |
3 шт. |
|
Винты для крепления
датчиков (M6*16) |
4 шт. |
Сделать заказ и запросить дополнительную информацию по BC 1313-S Вы можете здесь.
