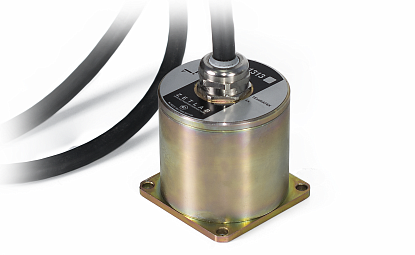

Сейсмоприемник BC 1313

BC 1313

ОПИСАНИЕ:
  • трехкомпонентный сейсмоприемник с выходом по ускорению;

  • измеряемый параметр - виброускорение;

  • частотный диапазон 0,1...400 Гц;

  • встроенная система электрической калибровки и контроля питания.

Сейсмоприемники пьезоэлектрические ВС 1313 предназначены для преобразования параметров вибраций в пропорциональный электрический сигнал. Измерения проводятся одновременно по 3 взаимноперпендикулярным осям X, Y и Z.

Сейсмоприемники ВС 1313 являются сейсмическими акселерометрами, измеряемый параметр — виброускорение. Для сейсмоприемников ВС 1313 предусмотрена система электрического возбуждения чувствительного элемента с помощью актюатора для определения действительного значения коэффициента преобразования при их периодической поверки без демонтажа. Также в сейсмоприемниках ВС 1313 предусмотрена система контроля питания.

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с-2), соответственно уровень собственных шумов 1·10-4, 4·10-5, 2·10-5, 1·10-5 м/с2 и максимальное значение измеряемого ускорения 25, 10, 5 и 2.5 м/с2.

ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕЙСМОПРИЕМНИКА ВС 1313

Электрическая схема сейсмоприемника ВС 1313

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
  • Измерений параметров вибрации низкого уровня и частоты;
  • Построение пассивных сейсмических локаторов;
  • Системы мониторинга и контроля утечек
  • Мониторинг конструкций и зданий;
  • Определение координат слабо шумящего объекта;
  • Системы контроля сейсмических воздействий.
Параметр Ед. измерения Значение
Измеряемый параметр

виброускорение

Чувствительность

0,5 В/(м·с-2)*

Частотный диапазон

Гц

0,3...400

Расширенный частотный диапазон

Гц

0,1...400

Предельное отклонение коэффициента преобразования от номинального значения

%

±10

Неравномерность АЧХ

дБ

±3 (<0,4 Гц);
±1 (0,4...300 Гц);
±3 (>300 Гц)

Максимальное значение измеряемого ускорения

м/с2

20

Дополнительная погрешность, вызванная изменением температуры окружающей среды, не более

%/°С

±0,1

Нелинейность амплитудной характеристики, не более

%

±10

Уровень СКЗ собственных шумов, не более

м/с-2

4·10-5

Собственная частота механического резонанса, не менее

Гц

900

Основная относительная погрешность, не более

%

±10 (<1,0 Гц);
±4 (1...100 Гц);
±10 (>300 Гц)

Встроенная система возбуждения чувствительного элемента с помощью актюатора

определяется при заказе

Коэффициент нелинейных искажений, не более

%

±0,5 (при выходном напряжении 1 В) ±1,0 (при максимальном значении измеряемого параметра)

Коэффициент влияния магнитного поля 10 А/м, не более

м/с2

5·10-5

Коэффициент влияния магнитного поля 10 А/м на единицу длин кабеля КВИП

(м/с2)/м

10-6

Уровень постоянной составляющей выходного напряжения, не более

мВ

±200

Сопротивление со стороны калибровочного входа, не менее

Ом

600

Электрическое сопротивление изоляции, не менее

МОм

20

Напряжение питания (биполярное)

В

±(10...15)

Кабель

встроенный, без разъёма

Длина кабеля (определяется при заказе)
- стандартная

м

2

- максимальная (кабель витая пара)

м

600

Условия эксплуатации
- относительная влажность воздуха (при 25 °С)

%

20...90

- атмосферное давление

кПа

84...106,7

Температурный диапазон

°С

-40 ... +70

Габаритные размеры (без кабеля), не более

мм

∅80х76

Масса

кг

1,2

Назначенная наработка на отказ, не менее

часов

10 000

Средний срок службы, не менее

лет

10

Степень защиты от попадания пыли и влаги

IP68

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда:
чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с-2),
соответственно уровень собственных шумов
1•10-4, 4•10-5, 2•10-5, 1•10-5 м/с2
и максимальное значение измеряемого ускорения
25, 10, 5 и 2.5 м/с2.

В стандартном исполнении сейсмоприёмники поставляются с кабелем с разделанным концом.

Цвет жил кабеля Маркировка Назначение
Витая пара Зеленый +X Дифференциальный выход «+» канала X
Белый -X Дифференциальный выход «-» канала X
Витая пара Голубой +Y Дифференциальный выход «+» канала Y
Белый -Y Дифференциальный выход «-» канала Y
Витая пара Бледнокоричневый +Z Дифференциальный выход «+» канала Z
Белый -Z Дифференциальный выход «-» канала Z
Витая пара Розовый +12 Вход питания +
Белый -12 Вход питания -
Витая пара Бледножелтый TPOW Выход контроля питания
Белый ACT Вход актюатора
Витая пара Розовый GND Общий
Голубой
  Желтый SHLD Экран кабеля



При синфазном включении объединить дифференциальные выходы «-» каналов с GND (Общий).

При приобретении сейсмодатчиков для подключения к регистратору ZET 048-E (необходимо указать в комментарии к заказу) датчики поставляются с разъемом 2РМ24КПН19Ш1В1 для подключения в соответствии со схемой соединений, представленной на рисунке.

Подключение сейсмодатчика к сейсмостанции

Разъём сейсмодатчика


Разъём сейсмодатчика 2РМ24КПН19Ш1В1

Разъём сейсмостанции


Разъём сейсмостанции 2РМГ24Б19Г1В1

Программное обеспечение, входящее в комплект поставки сейсморегистратора, позволяет получать вторичные параметры вибрации (скорость и перемещение) по сигналу с сейсмоприемника ВС 1313.

Результаты измерения могут выводиться на экран в численном или графическом виде, а также непрерывно записываться в файл с разбивкой по суткам/неделям. Также ПО ZETLAB SEISMO, поставляемое с сейсмостанциями, позволяет проводить мониторинг конструкций и зданий по сигналам с сейсмоприемников ВС 1313.

ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1313

габариты сейсмоприемника ВС 1313

КОМПЛЕКТНОСТЬ СЕЙСМОПРИЕМНИКОВ ВС 1313

Груз - основание массой 2,5 кг

1 шт.

Ножки для крепления в грунт (высокие)

3 шт.

Ножки для крепления на податливую поверхность(средние)

3 шт.

Ножки для установки на жесткую поверхность (низкие)

3 шт.

Винты для крепления датчиков (M6*16)

4 шт.

Сейсмостанция ZET 048 и сейсмоприемники ВС 1313 образуют систему измерения параметров сейсмических сигналов, нашедшую своё применение в различных областях. В зависимости от задачи, используются различные модификации сейсмоприемников (по ускорению, скорости или перемещению) или варианты исполнения сейсмостанции (промышленное или экспедиционное), а также меняется количество каналов системы, но общая схема измерений строится на преобразовании вибраций (которые могут быть различного происхождения) сейсмоприемниками в электрические сигналы, регистрации и оцифровке этих сигналов сейсмостанциями и анализе полученных данных программным обеспечением ZETLab или приложениями, созданными в SCADA ZETView. В данном разделе представлен обзор типовых решений на базе сейсмосистем. Подробное описание задач, аппаратного исполнения и используемых методов анализа приводится в соответствующих разделах.

Область применения сейсмоприёмников и сейсмостанций – сейсморазведка и инженерно-геологические изыскания, где сейсмические системы применяются для изучения глубинного строения Земли, выделения месторождений полезных ископаемых (в основном нефти и газа), решения задач гидрогеологии и инженерной геологии. Но задачи, решаемые применением сейсмических систем, этим не ограничиваются.

Одно из наиболее востребованных свойств сейсмоприёмников – чувствительность к вибрации малого уровня на низких частотах – делает их незаменимыми в системах мониторинга сейсмической активности, которые используются в сейсмически опасных районах и для защиты трубопроводного транспорта. Сигналы с сейсмоприемников обрабатываются сейсмостанциями, которые при регистрации сейсмической активности уровня 6/8 (5/7) баллов по MSK-64 не только сигнализируют о землетрясении, но и выдают сигналы типа «сухой контакт», которые могут использоваться для автоматического отключения трубопроводов при опасности землетрясения.

Еще один способ защиты нефтегазовых коммуникаций, использующий в качестве чувствительного элемента сейсмоприёмник - поиск и контроль утечек. Система контроля, поиска и локализации утечек жидких и газообразных продуктов из трубопроводов и обнаружения внешних механических воздействий на них с использованием сейсмоприёмников соответствует РД 03-299.

Системы диагностики и мониторинга технического состояния конструкций, зданий и сооружений, построенные на базе сейсмоприёмников и сейсмостанций, соответствуют требованиям ГОСТ Р 53778-2010 и обеспечивают измерение таких параметров, как период основного тона собственных колебаний и логарифмический декремент основного тона собственных колебаний вдоль основных осей здания (применяются трехкомпонентные сейсмоприёмники) и другие данные. Своевременное обнаружение отклонений параметров зданий от норм позволяет найти и устранить причину ухудшения состояния и предотвратить обрушения и аварии. С помощью сейсмосистем можно также проводить обследование состояния инфраструктуры. Вопросы мониторинга состояния существующих конструкций стоят очень остро, поскольку современные мосты испытывают нагрузку, многократно превышающую проектную, которая рассчитывалась десятилетия назад. Применение сейсмоприёмников позволяет обнаружить эффект старения, зарождающиеся трещины и другие дефекты элементов сооружений.
