Гидрофон ВС 311
-
обратимый гидрофон без встроенного усилителя;
-
используется в качестве приемника и излучателя;
-
исследование слабых сигналов на низких частотах;
-
изучение сверхдальнего распространения акустических сигналов;
-
обладает всенаправленными характеристиками в угловом диапазоне шириной 270° в плоскости х-z и 360° в плоскости х-у.

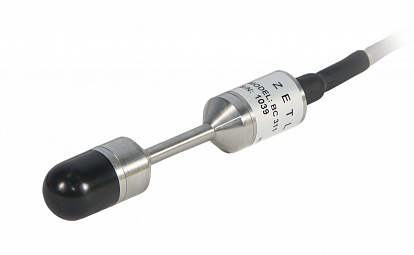

ВС 311 - прочные сферические малогабаритные гидрофоны для абсолютных измерений распространяющегося в воде звука. Гидрофон имеет первоклассные характеристики во всех геометрических направлениях. Обладает всенаправленными характеристиками в угловом диапазоне шириной 270° в плоскости х-z и 360° в плоскости х-у. Погружной гидрофон ВС 311 используется для измерения путем погружения в воду на кабеле.
Датчик является пьезоэлектрическим преобразователем с чувствительным элементом, изготовленным из керамических пьезоэлектрических материалов.
Чувствительный элемент и его внутренняя опорная конструкция прочно закреплены в звукопроницаемом колпаке из синтетического хлоропренового каучука.
Опорный корпус изготовлен из медно-никелевого сплава (70-30), отличающегося высокой коррозийной устойчивостью, стойкостью к влияниям неблагоприятной окружающей среды и надежностью в морской воде.
Датчик не имеет незащищенных металлических частей.
Гидрофоны ВС 311 обладают ровной частотной характеристикой во всей области исследуемых частот.
Применение гидрофонов ВС 311:
измерение звука, распространяющегося в воде; применение в качестве калибровочного эталона; измерение ультразвука в жидких средах; исследование процессов кавитации; лабораторные и заводские измерения звука в жидкой и газовой средах; применение в качестве излучателя звука; измерение шума во влажных и загрязненных средах.| Параметр | Ед. измерения | Значение |
|---|---|---|
| Номинальная чувствительность |
мкВ/Па |
56 |
| Глубина погружения |
м |
400 |
| Частотный диапазон |
Гц |
3…100 000 |
| Номинальная чувствительность по заряду |
пКл/Па |
0,44 |
| Емкость датчика |
пФ |
7000…9000 |
| Предельное измеряемое динамическое давление |
- |
|
| Предельное статическое давление |
МПа |
4 |
| Сопротивление утечки (при 20°С) |
МОм |
>2500 |
| Рабочий диапазон температур |
°С |
-40…+120 |
| Температурный диапазон продолжительных измерений |
°С |
-40…+80 |
| Направленность в горизонтальной плоскости (на частоте 100 кГц) |
дБ |
±2 |
| Направленность в вертикальной плоскости 270° (на частоте 100 кГц) |
дБ |
±2 |
| Максимальная доза излучения |
рад. |
5х107 |
| Материал корпуса |
медно-никелевый сплав |
|
| Диаметр пьезоэлемента |
мм |
15 |

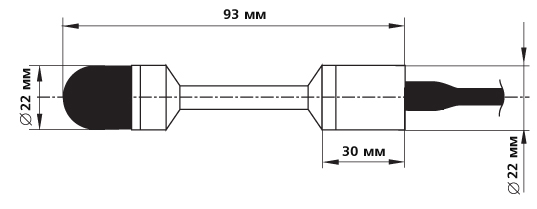

| Размеры (длина х диаметр корпуса) |
мм |
93х22 |
| Масса (без кабеля) |
г |
<150 |
| Длина кабеля стандартная |
м |
2 |
| Нужная длина определяется при заказе | ||
Гидрофоны ВС 311 подключаются к анализаторам спектра ZET 017 через усилители заряда ZET 420 (при использовании в качестве излучателя) и ZET 440 (при использовании в качестве измерителя).
CТРУКТУРНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ГИДРОФОНОВ
В пьезоэлектрических гидрофонах используется прямой
пьезоэффект некоторых кристаллов (сегнетова соль, кварц, дигидрофосфат аммония,
сульфат лития и т.д.), при котором переменная деформация кристалла вызывает
появление переменных поверхностных электрических зарядов и соответственно
переменной электродвижущей силы на электродах-обкладках.
Широко пользуются пьезоэлектрическими керамическими материалами (типа керамики
титаната бария, титаната-цирконата свинца и др.). Чувствительные элементы
пьезоэлектрических гидрофонов изготавливают в виде пакетов прямоугольной или
цилиндрической формы.
Гидрофоны, предназначенные для измерительных целей, должны быть ненаправленными
и обладать ровной частотной характеристикой во всей области исследуемых частот.
Для этой цели удобно пользоваться малыми по сравнению с длиной волны полыми
сферическими приёмниками из пьезокерамики, совершающими сферические симметричные
колебания. Одна из важнейших характеристик гидрофонов - чувствительность,
представляющая собой отношение электрического напряжения к звуковому давлению в
мкв/бар; она лежит в пределах от долей мкв/бар для малых (диаметром в несколько
мм) керамических сферических приёмников до сотен мкв/бар для пакетов из
пьезоэлектрических кристаллов.
Для увеличения чувствительности (а также для устранения шунтирующего действия
кабеля) пользуются гидрофонами с предварительными усилителями, которые
монтируются в одном корпусе с приёмником и вместе опускаются в воду.
Гидрофон может поставляться без встроенного усилителя, в этом случае он может
использоваться в качестве гидроакустического излучателя.
Сделать заказ и запросить дополнительную информацию по ВС 311 Вы можете здесь.
