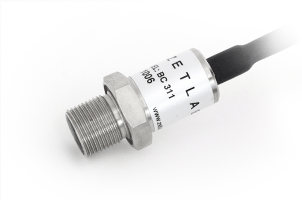

Гидрофон ВС 311-М
-
обратимый гидрофон без встроенного усилителя;
-
используется в качестве приемника и излучателя;
-
исследование слабых сигналов на низких частотах;
-
исследование кавитации и распространения звука на высоких частотах.
ВС 311 - прочные сферические малогабаритные гидрофоны для абсолютных измерений распространяющегося в воде звука. Гидрофон имеет первоклассные характеристики во всех геометрических направлениях. Обладает всенаправленными характеристиками в угловом диапазоне шириной 270° в плоскости х-z и 360° в плоскости х-у. Гидрофон резной ВС 311 используется для измерений путем врезки в стенку герметичного сосуда или трубы
Датчик является пьезоэлектрическим преобразователем с чувствительным элементом, изготовленным из керамических пьезоэлектрических материалов.
Чувствительный элемент и его внутренняя опорная конструкция прочно закреплены в звукопроницаемом колпаке из синтетического хлоропренового каучука.
Опорный корпус изготовлен из медно-никелевого сплава (70-30), отличающегося высокой коррозийной устойчивостью, стойкостью к влияниям неблагоприятной окружающей среды и надежностью в морской воде.
Датчик не имеет незащищенных металлических частей.
Гидрофоны ВС 311 обладают ровной
частотной характеристикой во всей области исследуемых частот.
Применение гидрофонов ВС 311:
измерение звука, распространяющегося в воде; применение в качестве калибровочного эталона; измерение ультразвука в жидких средах; исследование процессов кавитации; лабораторные и заводские измерения звука в жидкой и газовой средах; применение в качестве излучателя звука; измерение шума во влажных и загрязненных средах.| Параметр | Ед. измерения | Значение |
|---|---|---|
| Номинальная чувствительность |
мкВ/Па |
39 |
| Частотный диапазон |
Гц |
3…100 000 |
| Номинальная чувствительность по заряду |
пКл/Па |
0,3 |
| Емкость датчика |
пФ |
8000 |
| Предельное измеряемое динамическое давление |
- |
|
| Предельное статическое давление |
МПа |
7 |
| Сопротивление утечки (при 20°С) |
МОм |
>2500 |
| Рабочий диапазон температур |
°С |
-40…+120 |
| Температурный диапазон продолжительных измерений |
°С |
-40…+80 |
| Направленность в горизонтальной плоскости (F=100 кГц) |
дБ |
±2 |
| Направленность в вертикальной плоскости 270° (F=100 кГц) |
дБ |
±2 |
| Максимальная доза излучения |
рад. |
5х107 |
| Материал корпуса |
медно-никелевый сплав |
|
| Диаметр пьезоэлемента |
мм |
15 |
| Размеры (длина х диаметр корпуса) |
мм |
56x23 (с резьбой М20х1,5) |
| Размеры (длина х диаметр корпуса) |
мм |
64x23 (с резьбой М27х2) |
| Размер резьбы указывайте при заказе | ||
| Масса (без кабеля) |
г |
<150 |
| Длина кабеля стандартная |
м |
2 |
| Нужную длину кабеля указывайте при заказе | ||
Гидрофоны ВС 311 подключаются к анализаторам спектра ZET 017 через усилители заряда ZET 420 (при использовании в качестве излучателя) и ZET 440 (при использовании в качестве измерителя).
СТРУКТУРНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГИДРОФОНОВ ВС 311
Сделать заказ и запросить дополнительную информацию по ВС 311-М Вы можете здесь.
