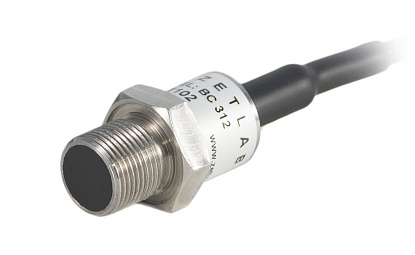

Гидрофон ВС 312-М
-
гидрофон с двухпроводным ICP подключением;
-
экранирован и изолирован от окружающей среды;
-
мониторинг и диагностика жидкостных трубопроводных систем;
-
обследование подводной части гидроакустических сооружений.
ВС 312 являются пьезоэлектрическими гидрофонами с чувствительным элементом из пьезокерамики. Для увеличения чувствительности, а также для устранения шунтирующего действия кабеля, в гидрофонах ВС 312 используется предварительный усилитель, который монтируется в одном корпусе с приёмником и вместе опускаются в воду на кабеле.
ЭЛЕКТРИЧЕСКАЯ СХЕМА ГИДРОФОНА ВС 312
ОСОБЕННОСТИ
Гидрофоны ВС 312 - гидроакустические звукоприёмники, применяются в гидроакустике для прослушивания подводных сигналов и шумов, для измерительных целей, а также как составные элементы направленных приёмных гидроакустических антенн.
Обладают ровной частотной характеристикой во всей области исследуемых частот.
Датчик может поставляться без встроенного усилителя, в этом случае он может использоваться в качестве гидроакустического излучателя.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Номинальная чувствительность |
мкВ/Па |
250 |
| Частотный диапазон |
Гц |
20…20 000 |
| Собственная резонансная частота |
Гц |
> 50 000 |
| Собственные шумы, СКЗ (приведенные ко входу в рабочем диапазоне частот) |
Па |
0,2 |
| Предельное измеряемое динамическое давление |
кПа |
20 |
| Предельное статическое давление |
МПа |
7 |
| Выходное сопротивление |
МОм |
< 500 |
| Рабочий диапазон температур |
°С |
-40…+80 |
| Питание |
ICP |
|
| Напряжение питания |
В |
+(18...30) |
| Ток питания |
мА |
3 |
| Уровень постоянного напряжения на выходе |
В |
10...12 |
| Материал корпуса |
нержавеющая сталь |
|
| Размеры (длина х диаметр корпуса). При заказе уточняйте размер резьбы. |
мм |
56х23 (c резьбой М20х1,5); 64x23 (с резьбой М27х2) |
| Масса (без кабеля) |
г |
<170 |
| Длина кабеля стандартная |
м |
2 |
| Длина кабеля определяется при заказе, максимальная длина без потери качества сигнала составляет 200 м | ||
| Диаметр пьезоэлемента |
мм |
15 |
| Взрывозащищенное исполнение |
по заказу |
|
Гидрофоны ВС 312 подключаются к анализаторам спектра ZET 017 напрямую. Гидрофоны ВС 312 поддерживают технологию опроса датчиков TEDS (Transducer Electronic Data Sheet - Электронные Таблицы Данных Датчиков), что позволяет анализатору спектра автоматически определять тип датчика и его чувствительность, в соответствии со стандартом IEEE P1451.4.

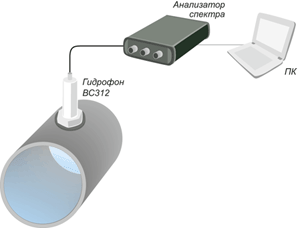

СХЕМА ИЗМЕРЕНИЙ С ИСПОЛЬЗОВАНИЕМ ВРЕЗНОГО ГИДРОФОНА ВС 312
Сделать заказ и запросить дополнительную информацию по ВС 312-М Вы можете здесь.
