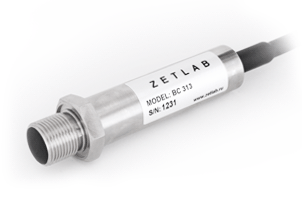

Гидрофон ВС 313-M
-
гидрофон с балансным выходом;
-
работает в условиях сильных помех;
-
возможность работы на сверхдлинном кабеле;
-
экранирован и изолирован от окружающей среды;
-
бездемонтажная поверка;
-
диагностика состояния сверхпротяженных трубопроводов (утечки, сужение сечения);
-
мониторинг дамб, опор мостов;
Гидрофоны ВС 313 являются электроакустическими преобразователями и предназначены для решения задач гидроакустики: измерение уровня звукового давления в жидких средах, исследование процессов кавитации.
Гидрофон BC 313 использует пьезокерамический элемент как преобразователь сигнала. Встроенный усилитель позволяет передавать сигнал по длинным подводным кабелям (до 1000 м океанской глубины). Внутренние узлы гидрофонов электрически изолированы от металлического корпуса. Особое внимание уделено хорошему экранированию. Это позволяет применять гидрофоны и в воздухе, и в резервуарах с водой, где электрический потенциал воды отличается от потенциала земли, а также в случаях присутствия сильного электромагнитного поля.
Гидрофон врезной ВС 313 используется для измерений путем врезки в стенку герметичного сосуда или трубы.
УСТРОЙСТВО ГИДРОФОНА ВС 313 (СТРУКТУРНАЯ СХЕМА)|
 |
|
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Номинальная чувствительность |
мкВ/Па |
500 |
| Номинальная чувствительность по заказу |
мкВ/Па |
50; 5000 |
| Частотный диапазон |
Гц |
20…20 000 |
| Собственная резонансная частота, не менее |
Гц |
50 000 |
| Собственные шумы, СКЗ (приведенные ко входу в частотном диапазоне от 20 до 20000 Гц) |
Па |
0,2 |
| Предельное измеряемое динамическое давление |
кПа |
±10 |
| Предельное измеряемое динамическое давление по заказу (при изменении чувствительности датчика) |
кПа |
±100; ±1 |
| Предельное статическое давление |
МПа |
7 |
| Выходное сопротивление |
Ом |
< 50 |
| Рабочий диапазон температур |
°С |
-40…+80 |
| Напряжение питания |
В |
±10...±15 |
| Ток потребления |
мА |
20...30 |
| Материал корпуса |
нержавеющая сталь |
|
| Размеры, длина х диаметр корпуса При заказе указывайте размер резьбы. |
мм |
64x23 |
| Масса (без кабеля) |
г |
<150 |
| Длина кабеля стандартная |
м |
2 |
| Длина кабеля определяется при заказе, максимальная длина кабеля без потери качества сигнала составляет 1000 м | ||
| Взрывозащищенное исполнение |
по заказу |
|
Гидрофоны ВС 313 подключаются к анализаторам спектра ZET 017 через согласующее устройство ZET 430, которое обеспечивает подачу питания на гидрофон, подачу выходного сигнала с гидрофона на анализатор спектра, а также подачу тестирующих сигналов от встроенного генератора анализатора спектра для проведения бездемонтажной поверки гидрофонов.
CХЕМА ПОДКЛЮЧЕНИЕ ГИДРОФОНОВ К АНАЛИЗАТОРУ СПЕКТРА ZET 430
