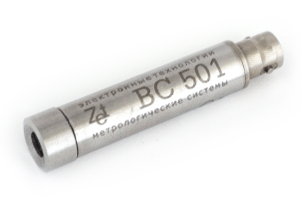

Микрофон ВС 501 (ICP)
-
микрофон третьего класса точности
-
чувствительность 50 мВ/Па;
-
частотный диапазон 50 Гц - 13 кГц;
Микрофон ВС-501 (ICP) - первичный преобразователь, позволяющий преобразовывать звуковое давление в электрический сигнал и служащее первичным преобразователем в цепочке звукозаписывающего тракта.
Микрофон является датчиком относительного (дифференциального) давления в газах.
Микрофоны третьего класса точности ВС-501 (ICP) предназначены для измерения уровней звукового давления по санитарным и экологическим нормам.
ЭЛЕКТРИЧЕСКАЯ СХЕМА МИКРОФОНА ВС-501 (ICP)
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Класс точности (стандарт IEC61672) |
3 |
|
| Чувствительность |
мВ/Па |
50 |
| Частотный диапазон |
Гц |
50 - 13 000 |
| Погрешность измерения на номинальной частоте 1000 Гц |
дБ |
2 |
| Соотношение сигнал/шум |
дБ |
≥ 60 |
| Выходное сопротивление |
Ом |
< 500 |
| Напряжение питания |
В |
18 - 30 |
| Ток питания |
мА |
3 |
| Материал корпуса |
нержавеющая сталь |
|
| Диаметр капсюля |
дюйм |
1/2 |
| Кабель BNC-BNC |
м |
2 |
| Тип разъёма |
BNC |
|
| Масса без кабеля |
г |
40 |
| Возможно герметичное исполнение для тяжелых условий эксплуатации | ||
Микрофоны ВС-501 (ICP) cо встроенной электроникой напрямую подключаются к анализаторам спектра ZET 017 и портативному шумомеру ZET 110.
Программное обеспечение ZETLab, поставляемое с анализаторами спектра и шумомерами позволяет не только измерять общий уровень шума, но проводить спектральный анализ сигналов с равномерной или октавной (1/1, 1/3, 1/12, 1/24) разверткой по частоте, применять различные фильтры, снимать амплитудно-частотные характеристики, проводить корреляционный анализ сигналов и многое другое.
