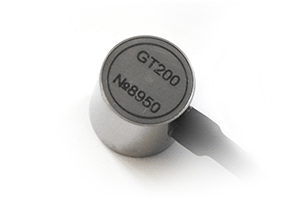

Преобразователь акустической эмиссии без усилителя GT200
-
широкого применения;
-
резонансный;
-
непосредственное подключение к анализатору спектра;
-
герметичная конструкция.
Преобразователь
акустической эмиссии является важнейшим
элементом системы акустико-эмиссионного
неразрушающего контроля. Датчики акустической
эмиссии GT200 преобразует акустический сигнал
АЭ-процесса в электрический сигнал, параметры
которого используются для оценки источников
акустической эмиссии.
Применяются при технической диагностике с
использованием пассивного ультразвука.
Преобразователь акустической эмиссии в комплекте с измерительным модулем ZET 7140-E AcousticEmisson-CAN образуют интеллектуальный датчик акустической эмиссии, осуществляющий измерение параметров АЭ и передачу готовых данных по интерфейсу CAN. Данные также могут передаваться по радиоканалу.
ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКА АКУСТИЧЕСКОЙ ЭМИССИИ GT200
- герметичная конструкция
- подключение через усилитель GT200A или ZET 440 к анализатору спектра A19-U2.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Тип |
резонансный |
|
| Усилитель |
без предварительного усилителя |
|

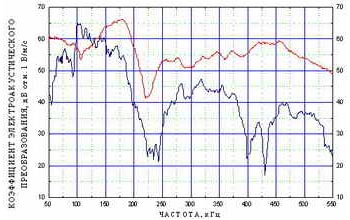

| Коэффициент электроакустического преобразования |
дБ отн. 1 В/м/с |
> 60 |
| Рабочая частота |
кГц |
165 |
| Полоса пропускания |
кГц |
130 - 200 |
| Сопротивление изоляции |
МОм |
>100 |
| Электрическая ёмкость |
пФ |
400 - 500 |
| Температурный диапазон |
°С |
-40...+150 |
| Материал корпуса |
титановый сплав |
|
| Длина встроенного кабеля определяется при заказе, стандартная 0,5 м) |
м |
0,5 |
| Масса (без кабеля) |
г |
15 |
Сделать заказ и запросить дополнительную информацию по GT200 Вы можете здесь.
