Датчик кавитации ВС 801
-
оценка эрозии;
-
зависимость скорости эрозии от режима работы;
-
улучшение кавитационных характеристик турбины;
-
прогнозирование эрозии;
-
оптимизация работы турбины, ГЭС;
-
отслеживание изменений, выявление инцидентов

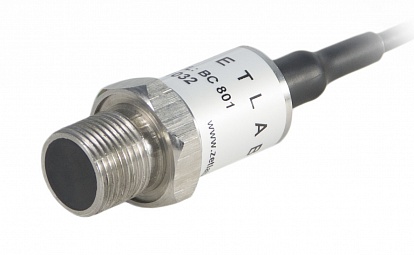

Датчик кавитации ВС801 представляет собой первичный преобразователь с чувствительным элементом, изготовленным из пьезокерамики, и устанавливается на исследуемом объекте.

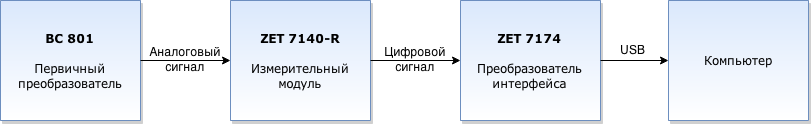

Для получения и обработки данных с датчика кавитации ВС801 применяется измерительный модуль ZET 7140-R. Измерительный модуль осуществляет аналого-цифровое преобразование сигнала с датчика в значения параметров вибрации. Результаты измерений передаются по интерфейсу CAN.
Обычный мониторинг кавитации заключается в использовании датчиков кавитации ВС801 на турбине, которые позволяют измерить кавитационный шум.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Частотный диапазон |
Гц |
20 000 - 160 000 |
| Номинальная чувствительность |
мкВ/Па |
10 |
| Емкость датчика |
пФ |
2000 |
| Предельное статическое давление |
МПа |
10 |
| Сопротивление утечки (при 20°С) |
МОм |
>2500 |
| Рабочий диапазон температур |
°С |
-40…+80 |
| Размеры (длина х диаметр корпуса) |
мм |
56x23 (с резьбой M20x1,5) |
| Масса |
г |
<150 |
| Материал корпуса |
нержавеющая сталь |
|
| Стандартная длина кабеля (нужная длина определяется при заказе) |
м |
2 |
Сделать заказ и запросить дополнительную информацию по ВС 801 Вы можете здесь.
