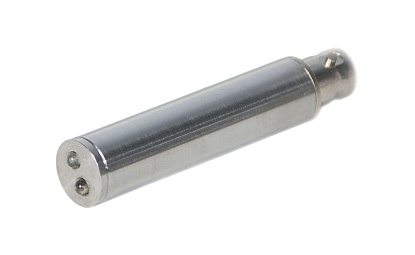

Датчик оборотов ВС 401
-
бесконтактные оптические датчики оборотов (тахометрические преобразователи);
-
измерение скорости: 0…20000 об/мин.
Бесконтактные оптические датчики оборотов ВС 401 или тахометрические преобразователи обеспечивают формирование импульсов, частота повторения которых пропорциональна частоте прохождения тахометрической метки, установленной на элементе (валу) вращающегося объекта, через область чувствительности датчика.
Применяются при проведении порядкового анализа (метод синхронного накопления), в системах балансировки роторов, при диагностике подшипников и других исследованиях и измерениях.

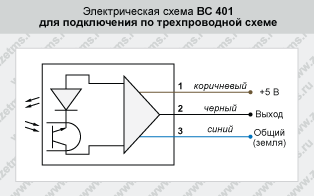

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКОВ ОБОРОТОВ|
 |
 |
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность |
при λ=940 нм, E=1 мВт/К·мІ: 750 мВ |
|
| Диапазон измерения скорости |
об/мин |
0...20000 |
| Угол обзора |
±20° |
|
| Расстояние до вращающегося объекта |
мм |
от 2 до 15 мм |
| Выходное сопротивление |
Ом |
<500 |
| Температурный диапазон |
°С |
-20…+70 |
| Напряжение питания |
В |
+(18...30) |
| Ток питания |
мА |
3 |
| Уровень постоянного напряжения на выходе |
В |
20 |
| Масса (без кабеля) |
г |
30 |

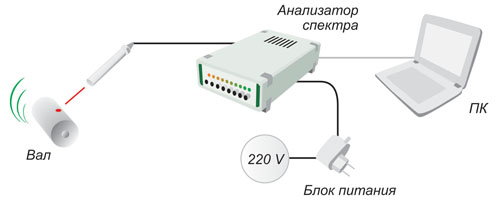

Датчик оборотов ВС 401 напрямую подключается к анализаторам спектра ZET 017. Длина кабеля может достигать 50 м. Программное обеспечение ZETLAB ANALIZ, поставляемое с анализаторами спектра, позволяет проводить спектральный анализ сигналов с датчиков оборотов, определять гармоники и субгармоники сигнала, проводить торсиографирование, измерять частоту вращения, скорость вращения, количество оборотов, неравномерность вращения, угол поворота (угловое перемещение) и другие параметры.
Сделать заказ и запросить дополнительную информацию по ВС 401 Вы можете здесь.
