Датчик измерения тока ДИТ-1-Н

ДИТ-1-Н

ОПИСАНИЕ:
  • диапазон измеряемых токов -1...+1 А;

  • измерение малых токов с высокой чувствительностью.

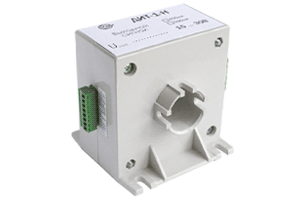

Датчик ДИТ-1-Н предназначен для измерения малых токов с высокой чувствительностью, гальванической развязкой и защитой от внешних полей. Состоит из кольцевого разрезного магнитопровода с датчиком Холла, печатной платы и электронной схемы обработки сигнала

Конструкция датчиков тока включает в себя магнитопровод с зазором и компенсационной обмоткой, датчик Холла и электронную плату обработки сигналов. Магниточувствительный датчик Холла закреплен в зазоре магнитопровода и соединен с входом электронного усилителя.

При протекании измеряемого тока по шине, охватываемой магнитопроводом, в последнем наводится магнитная индукция. Датчик Холла, реагирующий на возникшее магнитное поле, вырабатывает напряжение, пропорциональное величине наведенной магнитной индукции. Выходной сигнал с датчика усиливается электронным усилителем и подается в компенсационную обмотку. В результате, по обмотке течет компенсационный ток, пропорциональный измеряемому току по величине и соответствующий ему по форме. Возникающее при этом магнитное поле компенсационной обмотки компенсирует магнитное поле измеряемого тока, и датчик Холла работает как нуль-орган. При этом полоса частот, пропускаемая таким датчиком тока, составляет от 0 Гц (постоянный ток) до 200 кГц.

Параметр Ед. измерения Значение
Номинальный ток

А

1

Диапазон измеряемых токов

А

-1...+1

Диаметр отверстия под токовую шину

мм

30

Выходной сигнал датчика

мА

4/20 (0/20)

Основная приведенная погрешность, не более

%

10

Напряжение питания

В

15...30

Масса

г

330

Габаритные размеры

мм

115х95х102

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)


Сделать заказ и запросить дополнительную информацию по ДИТ-1-Н Вы можете здесь.
