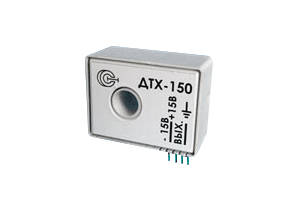

Датчик тока ДТХ-150
-
диапазон измеряемых токов 0 - 150 А
-
гальваническая развязка
-
возможность измерения постоянных и переменных токов
-
минимальные энергопотребление и масса
-
минимальные габариты
-
магнитопровод ненасыщен
-
возможность монтажа на печатную плату
Датчики (измерительные преобразователи) ДТХ-50 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.
Датчики состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.
Конструкция датчиков тока включает в себя магнитопровод с зазором и компенсационной обмоткой, датчик Холла и электронную плату обработки сигналов. Магниточувствительный датчик Холла закреплен в зазоре магнитопровода и соединен с входом электронного усилителя
При протекании измеряемого тока по шине, охватываемой магнитопроводом, в последнем наводится магнитная индукция. Датчик Холла, реагирующий на возникшее магнитное поле, вырабатывает напряжение, пропорциональное величине наведенной магнитной индукции. Выходной сигнал с датчика усиливается электронным усилителем и подается в компенсационную обмотку. В результате, по обмотке течет компенсационный ток, пропорциональный измеряемому току по величине и соответствующий ему по форме. Возникающее при этом магнитное поле компенсационной обмотки компенсирует магнитное поле измеряемого тока, и датчик Холла работает как нуль-орган. При этом полоса частот, пропускаемая таким датчиком тока, составляет от 0 Гц (постоянный ток) до 200 кГц.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...150 |
| Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
| Диапазон рабочих температур |
°С |
-20...+70 |
| Основная приведенная погрешность, не более |
% |
1 |
| Выходной сигнал при номинальном измеряемом токе* |
мА |
75 |
| Нелинейность выходной характеристики, не более |
% |
0,1 |
| Коэффициент передачи |
1:2000 |
|
| Полоса пропускания |
Гц |
0 - 50000 |
| Номинальный выходной ток |
А |
0,03 |
| Диаметр отверстия под токовую шину |
мм |
10 |
| Источник питания |
В |
±15 (±5%) |
| Габаритные размеры |
мм |
44x33x22 |
| Масса |
г |
70 |
| *Возможно изготовление датчиков с выходом TRUE-RMS или со стандартным токовым выходом 4/20 (0/20) мА. В этом случае они будут выполнены в корпусе ДТХ-T | ||

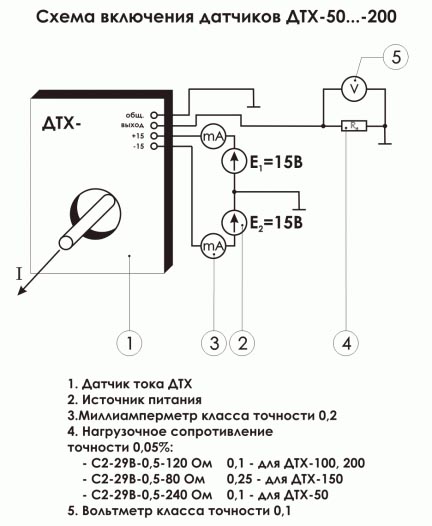

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДТХ-150 Вы можете здесь.
