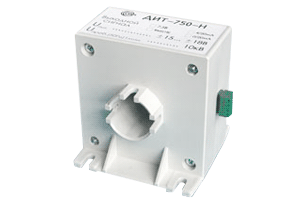

Датчики тока ДИТ-300-Н, ДИТ-500-Н, ДИТ-750-Н
-
диапазон измеряемых токов: 0 - 300 А;
-
диапазон измеряемых токов: 0 - 500 А;
-
диапазон измеряемых токов: 0 - 750 А;
-
диаметр отверстия под токовую шину: 40 мм.
Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.
Датчики состоят из корпуса печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой, и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0" - индикатор
- гальваническая развязка;
- возможность измерения постоянных и переменных токов;
- возможность измерения сигналов сложной формы;
- минимальные электропотребление и масса;
- минимальные габариты;
- магнитопровод ненасыщен.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...300 |
| Диапазон измеряемых токов |
А |
0...500 |
| Диапазон измеряемых токов |
А |
0...750 |
| Выходной сигнал датчика |
В |
2,5 |
| Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
| Габаритные размеры |
мм |
115х95х102 |
| Диаметр отверстия под токовую шину |
мм |
30 |
| Диапазон рабочих температур |
°С |
-40...+70 |

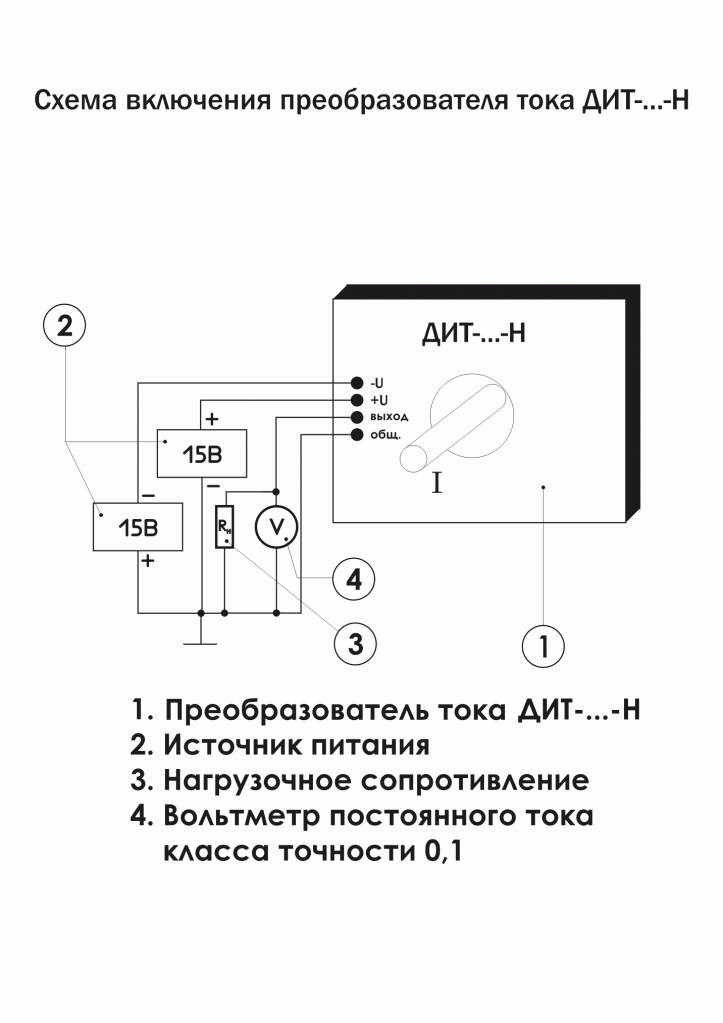

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДИТ-300-Н, ДИТ-500-Н... Вы можете здесь.
